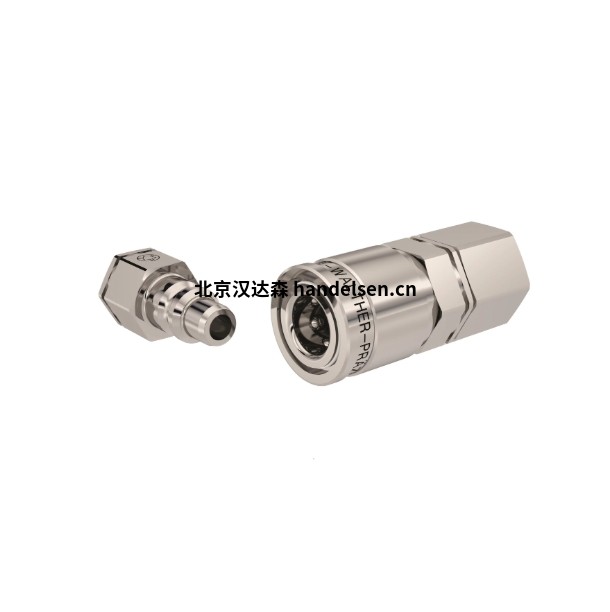

Walther-Pr?zision高壓快速接頭HP系列適用于高達 2,000 bar 的工作壓力



一、產品概述

快速接頭是單聯軸器的一種。使用快速接頭（單聯軸器），無需額外工具即可快速可靠地重復連接和斷開單個流體或電線。

快速接頭還可以承受高壓。高壓聯軸器（取決于類型）適用于高達 2,000 bar 的工作壓力，例如用于鋼鐵工業中輥架上的氣動油潤滑。為了承受這種極端應力，用于高壓應用的單聯軸器具有非常堅固的設計。這也適用于海上設施中的應用，在這些應用中，快速連接聯軸器通常需要在海水應用下運行數十年。

HP系列高壓快速接頭系統適用于廣泛的應用，用于在工業/商業環境中傳輸流體或氣體介質。



二、主要參數

公稱孔徑：2.5、4、6、10、16、20、32 和 50 毫米

工作壓力：高達 3,000 bar（取決于標稱孔徑和材料），部分也適用于真空

媒介：主要是液壓油，但也可用于其他流體和氣體包括氫氣在內的技術氣體

材料：鋼油拋光、不銹鋼 1.4404/1.4571或類似材料用于定制應用的特殊不銹鋼



三、特殊功能/選項：

解鎖安全裝置、振動鎖、多種類型的連接、用于較大公稱孔徑的環形夾具、環形閥



四、主要類型：

HP-004、

HP-006、

HP-010、

HP-016、

HP-020、

HP-032、

HP-050

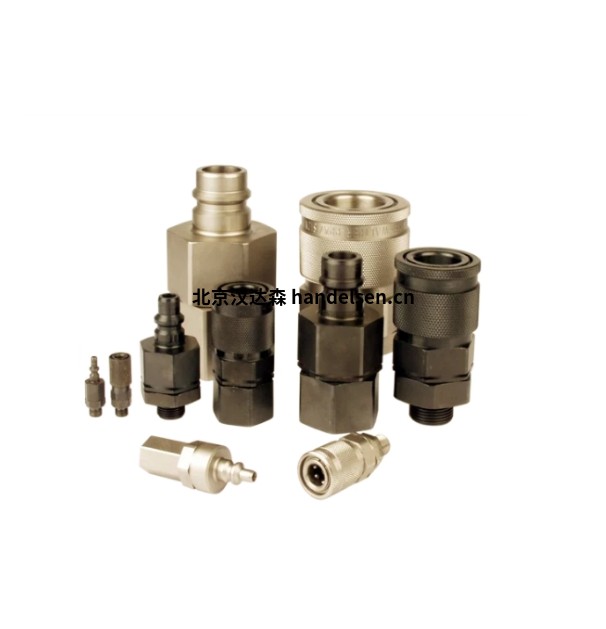

五、多種不同設計的單聯軸器

各種快速接頭類型根據預期應用、管線供應的介質、管線中的壓力條件和連接機構而有所不同。就預期應用而言，有直通式聯軸器和適配器，可確保介質在沒有閥門的情況下自由通過;但是，斷開連接時線路不會被阻塞。帶閥門的快速接頭和適配器在斷開時密封管路;清潔斷開接頭和適配器還確保與干閥或低泄漏閥門的無滴漏斷開。根據應用領域，使用空氣、氣體、酸、水或油（例如用于水和油基液壓系統）。根據壓力條件，有低壓、中壓、高壓快速連接聯軸器;根據連接機制的不同，插頭式和螺釘式聯軸器用于工業環境。



1）低壓快速接頭（低壓聯軸器）

標準低壓接頭的設計工作壓力高達 100 bar，適用于各種介質，包括水、油、燃料或壓縮空氣。例如，它們用于工具和吹氣槍中的壓縮空氣消耗器，或在鋼鐵行業為設備提供液壓和壓縮空氣。根據應用領域的不同，有帶有自動鎖定機構的低壓接頭，在接頭過程中提供更多便利。



2）中壓快速接頭（中壓聯軸器）

中壓接頭（根據類型）設計用于高達 250 bar 的工作壓力，適用于液體和氣體介質。例如，中壓范圍內的清潔切斷聯軸器用于液壓應用，但也適用于供應壓縮空氣、水或燃料的連接管線。根據應用領域和設備的不同，單聯軸器具有自動鎖定機構或解鎖保護。



3）高壓快速接頭（高壓聯軸器）

快速接頭還可以承受高壓。高壓聯軸器（取決于類型）適用于高達 2,000 bar 的工作壓力，例如用于鋼鐵工業中輥架上的氣動油潤滑。為了承受這種極端應力，用于高壓應用的單聯軸器具有非常堅固的設計。這也適用于海上設施中的應用，在這些應用中，快速連接聯軸器通常需要在海水應用下運行數十年。



4）清潔斷路聯軸器

在化工、制藥等安全標準特別高的敏感行業，清潔斷路聯軸器可確保線路的無滴漏連接和斷開;例如，用于采集各種液體和氣體的樣品。清潔斷路閥確保連接時不會飛濺、夾雜空氣或介質損失，并且（根據閥門的不同）即使在殘余壓力下也能實現連接。



5）插頭式和螺釘式聯軸器

在醫療技術行業，插頭式和螺釘式聯軸器用于快速連接和斷開管線，無論是計算機斷層掃描儀中冷卻液管路的清潔斷開聯軸器、透析機中的快速聯軸器還是醫院供應醫用氣體的自密封聯軸器。為確保安全運行并防止錯誤的線路連接，聯軸器提供不同的顏色標記和/或機械編碼版本，使其不可互換。
