spinea原裝TwinSpin T200高精度減速齒輪應用于機器人、機床、醫療設備

TwinSpin高精度減速齒輪

“高精度減速齒輪”是指將高精度減速齒輪和高精度徑向軸向軸承完全集成在一個單元中。TwinSpin 高精度減速齒輪專為需要高減速比、高運動學精度、低運動損失、高力矩容量和高剛度的應用而設計，采用緊湊的設計，安裝區域有限，質量低。®

這種新的傳動概念允許在機器人和自動化、機床、測量設備、導航系統、飛機工業、軍事和醫藥領域、木工領域、打印機分支、紡織工業和玻璃處理機器、灌裝機等中使用減速齒輪 TwinSpin。®

TwinSpin®高精度減速機的基本部件是：

外殼 - 集成在減速齒輪中的高容量、精密徑向軸向輸出軸承

輸出密封 - 在輸出法蘭側，可防止內部污染和減速齒輪的潤滑劑泄漏

法蘭 - 輸入法蘭和輸出法蘭通過安裝的螺栓固定在一起，并在徑向軸向輸出軸承中相對于外殼以較低的速度旋轉

軸 - 法蘭中滾子軸承承載的減速機構的高速構件。軸承滾道直接在軸和鑲邊上磨削。軸偏心輪通過滾子軸承旋轉支撐擺線齒輪

擺線齒輪 - 其擺線輪廓具有近 50% 的同時嚙合，確保了減速齒輪的高扭矩傳遞和無間隙性能

變換構件 - 將擺線齒輪的行星運動轉換為一對法蘭的旋轉運動

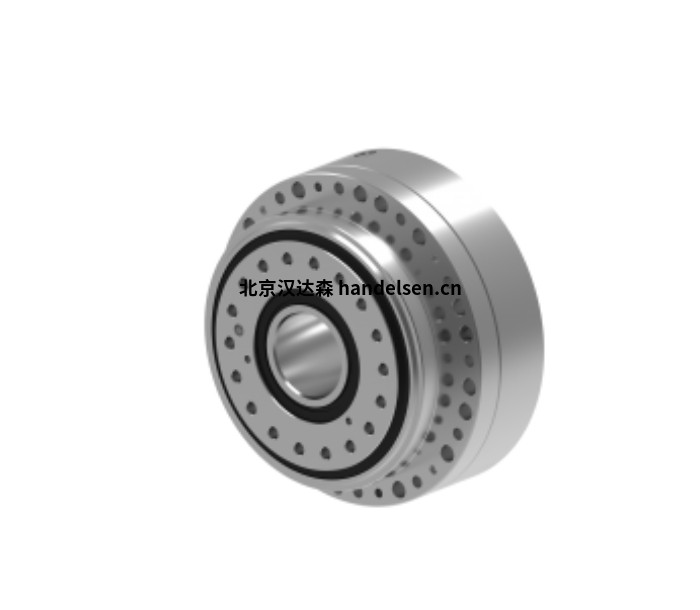

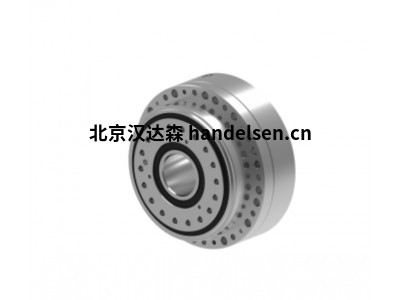

TwinSpin高精度減速齒輪T系列代表了各種 TwinSpin® 高精度減速齒輪，具有圓柱形 箱。T系列高精度減速齒輪包括精確的減速機構和大容量徑向和軸向圓柱滾子軸承。這種減速齒輪設計允許將負載直接安裝在輸出法蘭或外殼上，而無需額外的軸承。T 系列高精度減速齒輪的特點是模塊化設計，允許通過電機連接法蘭將所需的電機類型安裝到減速齒輪上。T 系列包括未完全密封的 TwinSpin® 高精度減速齒輪;必須使用入口法蘭和墊圈套件進行密。



優勢

零背隙減速齒輪

高力矩容量

出色的定位精度和定位重復性

高扭轉和傾斜剛度

體積小，重量輕

高減速比

使用壽命長

易于組裝



常用型號

TS 60

TS 70

TS 80

TS 110

TS 140

TS 170

TS 200

TS 240

TS 300
