有刷直流電機具有高性能，有吸引力的成本。
有刷直流電機可以在沒有外部電子設備的情況下運行。maxon DCX 電機具有扭矩密度和平穩運行。堅固耐用的 maxon 轉子采用堅固的設計，無需鐵芯，幾乎可為所有應用提供動態驅動。
二、產品介紹

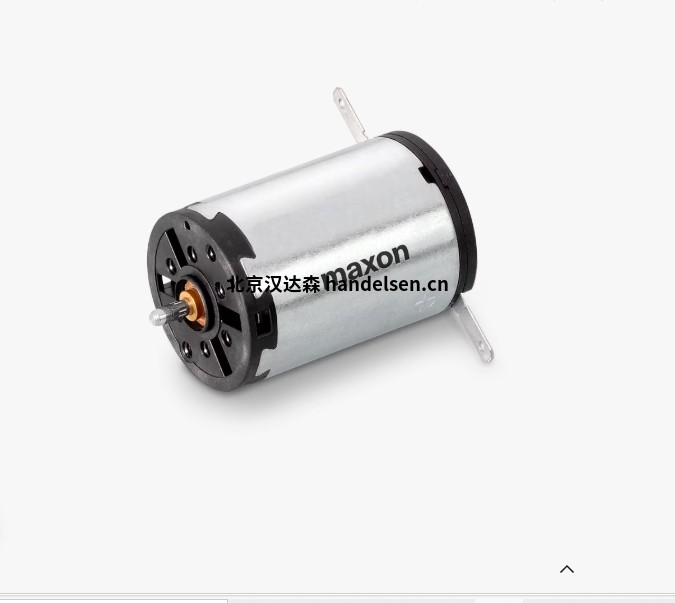

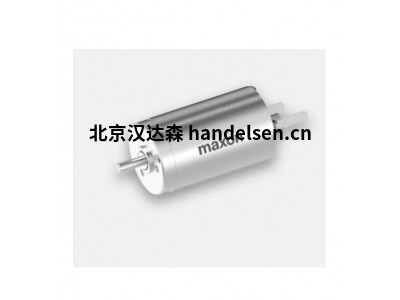

maxon DCX電機具有功率密度（單位體積扭矩）和絕對安靜的運行。堅固的結構，結合無鐵芯繞組，使 DCX 電機成為幾乎所有應用場景的高動態驅動器。
DCX 35 L 是一款配備石墨電刷和預緊滾珠軸承的動力源。與所有 DCX 電機一樣，可以配置機械和電氣接口。
型號：DCX 35 L Ø35 mm，石墨刷，滾珠軸承
標稱電壓 12 伏
空載速度 8130 轉/分
空載電流 320 毫安
額定速度 7610 轉/分
標稱扭矩（最大連續扭矩） 77.7 毫米
標稱電流（最大連續電流） 一個 6
失速扭矩 2080 毫米
堵流 一個 152
最大效率 86 %
特性
端子電阻 0.0788 ?
端子電感 0.0263 毫米
扭矩常數 13.7 毫牛米/年
速度常數 699 轉/伏
速度/扭矩梯度 4.04 轉/米
機械時間常數 4.21 毫秒
轉子慣量 99.5 克厘米²
熱數據
熱阻外殼 - 環境 6.98 千瓦
熱阻繞組外殼 2.1 千瓦
熱時間常數繞組 44.3 秒
熱式時間常數電機 1030 秒
環境溫度 -40...+100 °C
繞組溫度 +155 °攝氏度
機械數據
軸承類型 Waelzlager
最大速度 12300 轉/分
軸向游隙 0 mm，徑向負載 < 7 N 時
0.1 mm，徑向負載> 7 N 時
徑向游隙 0.02 毫米
最大軸向負載（動態） 7 牛
最大壓配合力（靜態） 22.6 牛
（靜態，支持軸） 2510 牛
最大徑向載荷 65.3 N，距法蘭 5 mm
其他規格
極對數 1
換向器段數 11
高壓釜循環次數 0
產品
重量 385 克
三、產品明細
DCX 26 L Ø 26mm，CLL 貴金屬刷，燒結軸承 26 毫米 22 瓦 12 伏
DCX 26 L Ø 26mm，CLL 貴金屬刷，燒結軸承 26 毫米 22 瓦 18 伏
DCX 26 L Ø 26mm，CLL 貴金屬刷，燒結軸承 26 毫米 22 瓦 24 伏
DCX 26 L Ø 26mm，CLL 貴金屬刷，燒結軸承 26 毫米 22 瓦 36 伏
DCX 26 L Ø 26mm，CLL 貴金屬刷，燒結軸承 26 毫米 22 瓦 48 伏
DCX 32 L Ø32 mm，石墨刷，滾珠軸承 32 毫米 70 瓦 36 伏
DCX 32 L Ø32 mm，石墨刷，滾珠軸承 32 毫米 70 瓦 48 伏
DCX 32 L Ø32 mm，石墨刷，滾珠軸承 32 毫米 70 瓦 60 伏
DCX 35 L Ø35 mm，石墨刷，滾珠軸承 35 毫米 80 瓦 12 伏
DCX 35 L Ø35 mm，石墨刷，滾珠軸承 35 毫米 80 瓦 18 伏
DCX 35 L Ø35 mm，石墨刷，滾珠軸承 35 毫米 80 瓦 24 伏
DCX 35 L Ø35 mm，石墨刷，滾珠軸承 35 毫米 80 瓦 36 伏
