一、概括
有刷直流電機具有高性能，有吸引力的成本。
有刷直流電機可以在沒有外部電子設備的情況下運行。maxon DCX 電機具有扭矩密度和平穩運行。堅固耐用的 maxon 轉子采用堅固的設計，無需鐵芯，幾乎可為所有應用提供動態驅動。
二、產品介紹
maxon DCX電機具有的功率密度（單位體積扭矩）和安靜的運行。堅固的工程設計與全球的無鐵芯繞組相結合，使 DCX 系列成為適用于各種應用的高動態和響應能力強的電機。
DCX 16 S 提供預緊滾珠軸承或燒結軸承、石墨或貴金屬電刷，火花抑制 （CLL） 也是可選的。這種廣泛的配置構成了許多應用的基礎。

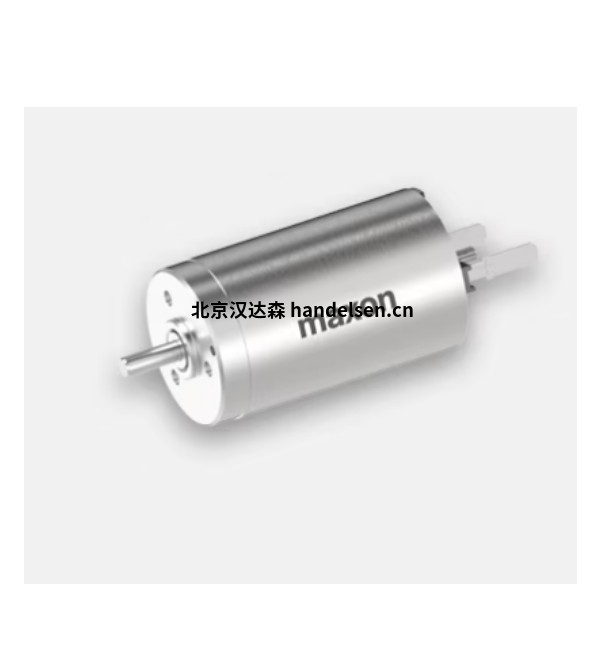

型號：DCX 16 S Ø16 mm，貴金屬刷 CLL，滾珠軸承
標稱電壓 3 伏
空載速度 6290 轉/分
空載電流 56 毫安
額定速度 3350 轉/分
標稱扭矩（最大連續扭矩） 5.1 毫米
標稱電流（最大連續電流） 一個 1.2
失速扭矩 11.1 毫米
堵流 一個 2.49
最大效率 73 %
特性
端子電阻 1.2 ?
端子電感 0.0356 毫米
扭矩常數 4.45 毫牛米/年
速度常數 2150 轉/伏
速度/扭矩梯度 580 轉/米
機械時間常數 6.09 毫秒
轉子慣量 1 克厘米²
熱數據
熱阻外殼 - 環境 23.5 千瓦
熱阻繞組外殼 9.9 千瓦
熱時間常數繞組 9.08 秒
熱式時間常數電機 227 秒
環境溫度 -40...+85 °C
繞組溫度 +100 °C
機械數據
軸承類型 Waelzlager
最大速度 8680 轉/分
軸向游隙 0 mm，徑向負載 < 0.8 N 時
0.1 mm，徑向負載> 0.8 N 時
徑向游隙 0.015 毫米
最大軸向負載（動態） 0.8 牛
最大壓配合力（靜態） 18 牛
（靜態，支持軸） 300 牛
最大徑向載荷 10 N，距法蘭 5 mm
其他規格
極對數 1
換向器段數 7
高壓釜循環次數 0
產品
重量 26 克
三、產品明細

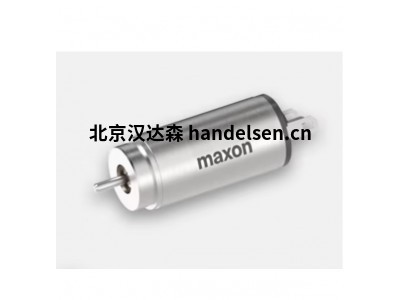

DCX 16 L Ø16 mm，CLL 貴金屬刷，燒結軸承 16 毫米 4.5 瓦 9 伏
DCX 16 L Ø16 mm，CLL 貴金屬刷，燒結軸承 16 毫米 4.5 瓦 12 伏
DCX 16 L Ø16 mm，CLL 貴金屬刷，燒結軸承 16 毫米 4.5 瓦 18 伏
DCX 16 L Ø16 mm，CLL 貴金屬刷，燒結軸承 16 毫米 4.5 瓦 24 伏
DCX 16 L Ø16 mm，石墨刷，滾珠軸承 16 毫米 10 瓦 6 伏
DCX 16 L Ø16 mm，石墨刷，滾珠軸承 16 毫米 10 瓦 9 伏
DCX 16 L Ø16 mm，石墨刷，滾珠軸承 16 毫米 10 瓦 12 伏
DCX 16 L Ø16 mm，石墨刷，滾珠軸承 16 毫米 10 瓦 18 伏
DCX 16 L Ø16 mm，石墨刷，滾珠軸承 16 毫米 10 瓦 24 伏
