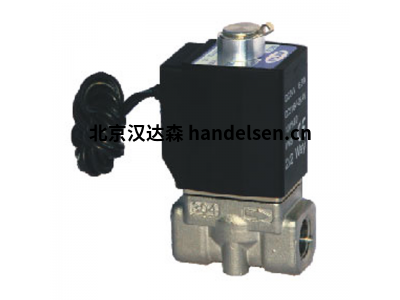

Kendrion 電磁閥 Type 85：工業自動化領域的可靠流體控制核心

一、 Type 85 系列概述：核心優勢與設計理念

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

Type 85 系列是 Kendrion 推出的一款高性能、直動式、二位二通或二位三通的通用型電磁閥。它秉承了 Kendrion 一貫的精工品質，主要設計理念聚焦于：

1. 可靠性： 采用優質材料和精密制造工藝，確保在嚴苛的工業環境下也能長時間穩定運行，減少停機維護時間。

2. 緊湊高效： 精巧的尺寸設計使其能輕松集成到空間有限的設備或閥島中，大化利用安裝空間。

3. 低功耗節能： 優化的電磁系統設計，顯著降低線圈功耗，既節約能源又減少發熱。

4. 廣泛的介質與壓力兼容性： 適用于壓縮空氣、惰性氣體、水、油（需注意密封兼容性）等多種介質，工作壓力范圍寬。

5. 快速響應： 直動式結構賦予其極短的開關響應時間，滿足高速控制需求。

6. 安裝維護簡便： 模塊化設計，符合國際標準接口（如 G1/8”， G1/4”， G3/8”， NPT），便于安裝、更換和集成到閥島上。

二、 核心結構與工作原理

Type 85 系列電磁閥的核心結構組件包括：

1. 閥體： 通常由黃銅、不銹鋼或工程塑料（如 PPS）制成，提供流體通道和內部結構支撐。接口尺寸多樣（常見 G1/8” 到 G3/8”）。

2. 電磁線圈： 包含漆包銅線和鐵芯。當線圈通電時，產生電磁場。線圈通常封裝在堅固的塑料外殼內，帶有 DIN 標準插頭（如 A 型或 B 型）或引線。

3. 活動鐵芯： 位于線圈內部，是電磁力的作用對象。

4. 閥芯組件： 通常包括閥桿和密封件（閥座密封）。閥桿與活動鐵芯相連。密封件（常用 NBR 橡膠、FKM 氟橡膠或 EPDM 三元乙丙橡膠）負責在閥座上形成密封，控制流體的通斷或流向。

5. 復位彈簧： 當線圈斷電時，彈簧力將活動鐵芯和閥芯推回初始位置（常閉或常開狀態）。

6. 手動操作器： 許多型號配備手動操作按鈕，允許在不通電的情況下進行手動開關測試或系統調試。

工作原理 (以二位二通常閉型為例)

·         斷電狀態： 復位彈簧將閥芯壓緊在閥座上，關閉流體從入口到出口的通道。出口通常與排氣口（R）相通（對于二位三通閥）。

·         通電狀態： 線圈通電產生電磁力，克服彈簧力吸引活動鐵芯向上運動，帶動閥芯離開閥座。此時，入口與出口之間的通道打開，流體得以通過。同時，出口與排氣口的通道關閉（對于二位三通閥）。

·         斷電恢復： 一旦斷電，電磁力消失，彈簧力立即使閥芯復位，關閉主通道，恢復常閉狀態。

三、 關鍵功能參數詳解

下表詳細列出了 Kendrion Type 85 系列電磁閥的主要功能參數（具體數值可能因閥口尺寸、密封材料、電壓規格等不同型號略有差異，請務必以 Kendrion 新選型樣本或數據手冊為準）：

四、 核心優勢與適用場景

基于上述參數，Kendrion Type 85 系列的核心優勢和應用場景更加清晰：

1. 低壓與真空應用的王者： 其“零壓差啟動”能力使其在低壓系統（如小型氣動裝置、精密儀器供氣）和真空抓取、真空包裝等應用中表現無可替代。這是先導式閥難以企及的優勢。

2. 小流量精確控制的專家： 緊湊的設計和精確的閥芯控制，使其非常適合需要精細流量調節或小型執行器（如小型氣缸、夾爪、氣動噴嘴）控制的場景。

3. 空間受限環境的理想選擇： 小巧的體積使其在自動化設備內部、醫療設備、分析儀器、實驗室設備等空間寶貴的場合大放異彩。

4. 快速響應需求的保障： 毫秒級的開關速度，滿足高速分揀、快速點膠、高頻測試等需要快速動作響應的應用。

5. 低功耗與節能環保： 較低的線圈功耗不僅減少能源消耗，也降低了系統發熱，有利于設備整體溫控和可靠性。

6. 高可靠性與長壽命： 堅固的結構設計、優質的材料和嚴格的制造標準，確保了其在工業環境中的長期穩定運行，降低維護成本和停機風險。

7. 廣泛的介質適應性： 通過選擇合適的閥體材質和密封材料，可以應對空氣、水、油以及一些溫和化學介質的需求。

典型應用行業舉例

·         工業自動化： 機械手控制、裝配線設備、物料搬運、包裝機械、打標設備、檢測設備。

·         醫療與實驗室： 分析儀器、診斷設備、呼吸治療設備（需嚴格認證）、實驗室自動化。

·         汽車制造與測試： 小型工具控制、測試臺架氣路、零部件檢測設備。

·         食品飲料包裝： 小型灌裝閥、貼標機控制、包裝密封控制。

·         紡織機械： 噴氣織機輔助控制、紗線處理。

·         閥門定位器與執行機構： 作為小型先導閥使用。

·         壓縮空氣系統： 局部氣路控制、排水閥控制。

五、 選型關鍵考量因素

在選擇 Type 85 電磁閥時，需綜合評估以下關鍵點：

1. 閥機能 (NC/NO) 與端口數 (2/2-way, 3/2-way)： 根據控制邏輯需求（需要通電打開還是通電關閉？需要控制單作用氣缸還是雙作用氣缸？）確定。

2. 接口尺寸 (G1/8”, G1/4”等)： 匹配現有管路尺寸和所需的流量能力 (Cv/Kv 值)。

3. 工作介質： 明確是空氣、水、油還是其他介質，這直接決定閥體材質和密封材料的選擇（NBR/FKM/EPDM）。

4. 壓力范圍： 確認系統的工作壓力、高工作壓力以及是否需要零壓差啟動。

5. 電壓與功耗： 選擇與控制電源匹配的線圈電壓（DC/AC, 具體電壓值），并考慮功耗是否在系統供電能力范圍內。

6. 環境條件： 工作環境的溫度、濕度、粉塵、化學腐蝕性等，影響線圈防護等級 (IP65 通常是工業標準) 和材料選擇。

7. 流量需求 (Cv/Kv)： 這是選型的核心計算！ 根據系統所需流量、工作壓差和介質類型，計算出所需的小 Cv 值，然后選擇滿足該值的閥口尺寸。

8. 特殊選項： 是否需要手動操作器、指示燈、節流功能、防爆認證等。

六、 總結：值得信賴的流體控制基石

Kendrion Type 85 系列電磁閥以其直動式設計的天然優勢（零壓差啟動、快速響應）、緊湊堅固的結構、低功耗特性、廣泛的介質適應性以及 Kendrion 品牌賦予的可靠性，在全球工業領域贏得了堅實的口碑。它不僅是解決低壓、小流量、空間受限和快速響應控制需求的理想方案，也是構建穩定、高效流體控制系統的一塊可靠基石。無論是自動化產線上的精密執行，還是醫療設備中的關鍵氣路控制，抑或是實驗室儀器內的流體管理，Type 85 系列都憑借其出色的性能參數和久經考驗的品質，持續為工程師提供值得信賴的解決方案。在選型時，仔細核對工作條件與參數要求，結合的選型手冊或在線工具，即可為您的應用找到匹配的 Type 85 型號，確保系統流暢、可靠、高效地運行。
