| 品牌BEHLKE | 有效期至長期有效 | 最后更新2024-11-19 17:52 |
| 峰值電壓4000V | 電流12A | 響應時間120NS |
| 瀏覽次數7 |

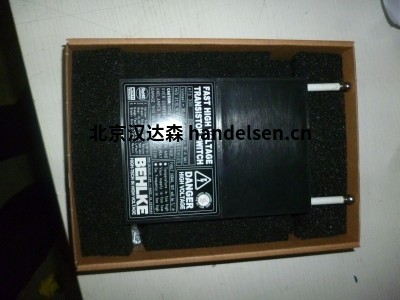

高壓開關，可變導通時間，低耦合電容，MOSFET
●具有真正繼電器特性的多功能高壓開關
●TTL信號可控制導通時間
●由于耦合電容較低，簡化了EMC并降低了容性損耗
●LC2技術具有高的瞬態抗擾度
應用筆記一:
C3產品組的開關針對控制側和接地的耦合電容進行了優化。低耦合電容是高重復率下高效工作的關鍵?？紤]到低噪聲發射、良好的EMC行為、穩定的操作和高開關速度，減小的耦合電容也是期望的。LC和LC2開關都能很好地滿足這些要求。但如果是高開關頻率(＜ 300千赫)，那么開關系列LC是不錯的選擇。LC系列的缺點是其有限的瞬態抗擾性，這使得它們對火花放電、短路、不穩定的負載和不穩定的輸入電壓相對敏感。與此相反，LC2系列開關設計用于惡劣工作條件下的中等開關頻率(＜300 kHz)。LC2開關對不穩定負載(例如等離子體負載)和不穩定輸入電壓不敏感。在其散熱能力范圍內，它們可以抵抗火花放電、短路和過壓瞬變。
應用筆記二:
BEHLKE固態開關具有上升和下降時間。如果您的應用不需要全切換速度，我們建議您使用速度限制選項S-TT(上升和下降時間大約慢。50%)，結合輸入低通濾波器選項LP。速度限制選項有助于小化快速高壓脈沖電路的高頻困難(例如自振蕩、自重新觸發、振鈴等)。)并從總體上簡化EMC設計。
|
開關模型 |
描述/評論 |
大值電壓[KV] |
峰值電流 |
峰值功率 |
開-抵制。 |
準時 |
|
|
HTS 61-10-LC2 |
● |
帶內部控制單元的標準DAP外殼 |
6 |
100 |
0.6 |
2.3 |
120…∞ |
|
HTS 61-20-LC2 |
● |
帶內部控制單元的標準DAP外殼 |
6 |
200 |
1.2 |
1.15 |
120…∞ |
|
HTS 61-40-LC2 |
● |
法蘭外殼。內部控制單元。 |
6 |
400 |
2.4 |
0.65 |
120…∞ |
|
HTS 61-80-LC2 |
● |
法蘭外殼。內部控制單元。 |
6 |
800 |
4.8 |
0.29 |
120…∞ |
|
HTS 121-10-LC2 |
● |
帶內部控制單元的標準DAP外殼 |
12 |
100 |
1.2 |
4.6 |
120…∞ |
|
HTS 121-20-LC2 |
● |
帶內部控制單元的標準DAP外殼 |
12 |
200 |
2.4 |
2.3 |
120…∞ |
|
HTS 121-40-LC2 |
● |
法蘭外殼。內部控制單元。 |
12 |
400 |
4.8 |
1.65 |
120…∞ |
