Wenglor U2GT001 測距傳感器，特別適用于液體液位和散料料位的檢查



公司簡介：



Wenglor Sensoric GmbH 是一家德國公司，專門設計、制造和銷售傳感器和自動化技術解決方案。該公司提供廣泛的傳感器產品和系統，涵蓋多個行業的應用需求。



Wenglor Sensoric 生產多種類型的傳感器，包括光電傳感器（photoelectric sensors）、紅外傳感器（infrared sensors）、激光傳感器（laser sensors）、超聲波傳感器（ultrasonic sensors）、視覺傳感器（vision sensors）等。這些傳感器用于檢測、測量和監控不同環境和應用中的物體、位置、距離、顏色等。

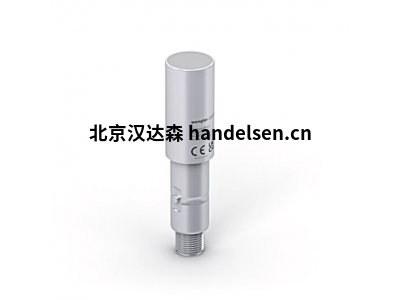

U2GT001 測距傳感器



這些超聲波傳感器用來分析物體反射的聲波。 它們幾乎可以識別任何物體，不受材料、聚合狀態、顏色或透明度的影響，特別適用于液體液位和散料料位的檢查或透明物體的識別。 通過 IO-link 可以讀取測量值，并根據應用情況以最佳方式調整傳感器。 不銹鋼外殼采用衛生設計，可以用于惡劣環境，例如沖洗和衛生區域。 在探測模式下可以使用該傳感器，并可將其用作超聲波對射式傳感器。



特點概覽



•不銹鋼外殼用于惡劣環境

•通過衛生設計易于清潔

•符合 FDA 標準并通過 Ecolab 認證

•IO-link 1.1

•外部示教

•2 個開關量輸出端



技術數據；



超聲波數據

漫反射傳感器的工作范圍 50 ... 600 mm

對射式光柵的工作范圍 50 ... 1200 mm

設置范圍 50 ... 600 mm

最大可重現性 4 mm

線性偏差 4 mm

分辨率 1 mm

超聲波頻率 260 kHz

張角 < 13 °

使用壽命(Tu = +25 °C) 100000 h

切換滯后 2 % *



電氣數據

供電電壓 18 ... 30 V DC

電流消耗(Ub = 24 V) < 35 mA

漫反射傳感器的開關頻率 10 Hz

對射式光柵的開關頻率 10 Hz

漫反射傳感器的響應時間 50 ms

對射式光柵的響應時間 50 ms

溫度偏差 < 10 %

溫度范圍 -30 ... 60 °C

切換輸出端數量 2

切換輸出端壓降 < 2.5 V

切換輸出端開關電流 100 mA

抗短路 是

反極性保護和防過載 是

接口 IO-link V1.1 智能傳感器配置文件

保存數據 是

防護等級 III



機械數據

設置方式 IO-link

設置方式   示教

外殼材料 不銹鋼 V4A,（1.4404 / 316L）

感應面 不銹鋼 316L

防護等級 IP68/IP69K

連接方式 M12 × 1；4/5針

重量 65 g



安全技術數據

MTTFd (EN ISO 13849-1) 1452.07 a

PNP常開觸點 是

IO-link 是



可調參數

輸出端 NPN

                PNP

                錯誤輸出端

電路 常閉觸點

                常閉觸點/常開觸點

                常開觸點

其他參數 濾波器

                測量單位

                可設置聲束

                光柵運行模式

                示教模式



Wenglor U2GT001 測距傳感器，特別適用于液體液位和散料料位的檢查
