規格

PTFE 內襯 - 2-CX。

尺寸范圍

DN 50 至 400

溫度范圍

-29°C 至 200°C

最大允許工作壓力

10 巴

閥體樣式

晶圓，凸耳

密封性試驗

EN 12266-1 等級 A

閥門設計

EN 12569 （英語） |EN 593標準 |NE 167 （英語）

材料標準

EN 16668 |AD2000 W0型

標記

EN 19 （英語） |DIN EN IEC 61406 認證 |接線端子DIN 91406

頂部法蘭

國際標準化組織 5211

法蘭鉆孔

EN 1092-1 PN 10 標準

面對面

EN 558 系列 20

符合性聲明

行政長官 |UKCA公司

壓力設備指令

2014/68/歐盟 |PE（S）R

機械指令

2006/42/歐共體

大氣爆炸

ATEX （2014/34/歐盟）

無組織排放

國際標準化組織 15848-1 |TA-Luft VDI 2440

安全完整性等級

IEC 61508 3 級（支持 SIL 3）

閥體材料

低溫球墨鑄鐵 （EN 5.3103）

圓盤材料

不銹鋼 （EN 1.4408） |雙相不銹鋼 （EN 1.4470）

閥桿材料

不銹鋼 （EN 1.4408） |不銹鋼 （EN 1.4542） |雙相不銹鋼 （EN 1.4470）

座椅材料

聚四氟乙烯 |導電聚四氟乙烯

應用

化學氣體、化學流體、石化、食品和飲料、制藥、水和廢水處理

優勢和特點

22 系列 Cx 晶圓和 23 系列 Cx 凸耳式襯里 蝶閥采用最先進的設計， 提供出色的關斷保護和高流速 具有超長的使用壽命。它一直特別 專為滿足化學品的嚴格要求而設計 工業。

 1 防靜電：通過防靜電設計（接地裝置和頂部法蘭鉆孔）進行靜電放電。

防靜電設計（接地裝置和頂部法蘭鉆孔）

2 閥桿設計：高強度閥桿設計包括

防噴功能，可確保安全操作和

超長使用壽命

3 閥桿襯套：非腐蝕性、重型乙縮醛襯套可吸收致動器側面的沖擊力。

襯套可吸收執行器側推力

4 數字標簽：只需掃描 QR 碼，即可輕松識別每個閥門。

只需掃描產品識別標簽上的二維碼

根據 IEC 61406 標準，只需掃描產品識別標簽上的 QR 碼，即可輕松識別每個閥門。

5 軸承： 聚四氟乙烯浸漬鋼軸承可精確

對準上下閥桿

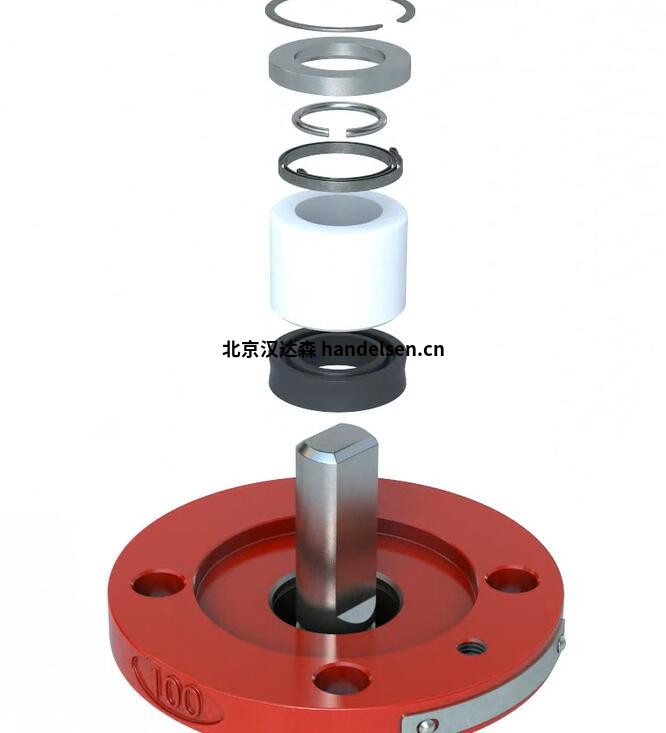

6 閥桿密封系統： 活負載、自調整

填料設計采用一級和二級

密封原理，符合最嚴格的

無組織排放要求

7 閥座：獨特的原生聚四氟乙烯閥座（厚度至少 3 毫米

閥座：獨特的原生聚四氟乙烯（厚度至少為 3 毫米

同時減少接觸部件的磨損

接觸部件的磨損

8 閥座加力器：彈性閥座加力器完全環繞閥座，包括盤軸在內。

完全環繞閥座，包括盤轂

提供均勻的力，足以實現零泄漏

9 盤：盤由原生聚四氟乙烯封裝（厚度至少為 3 毫米

厚度不小于 3 毫米），可對最具腐蝕性的介質提供出色的密封性。

介質

PTFE 襯里

2-Cx。

尺寸范圍

DN 50 至 400

最大允許工作壓力

10 巴

溫度范圍

-29°C 至 200°C
