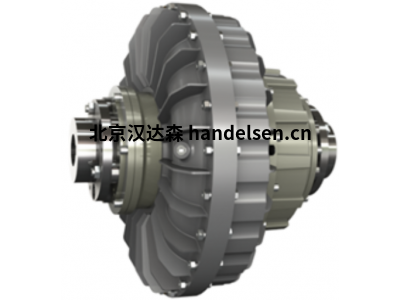

Transfluid 限矩型液力耦合器，應用于礦用輸送機械
Transfluid 限矩型液力偶合器
應用：礦用輸送機械
一、限矩型液力偶合器的特點
與普通聯軸器相比，限矩型液力偶合器具有以下優點：
1.可以降低電機的啟動力矩，提高電動機的啟動能力。
2.降低啟動電流時間。
3.對電機和執行機構有良好的過載保護性能
4.可以吸收和隔離執行機構的振動和沖擊，保護機械設備，延長機器使用壽命。
二、型號組成及代表意義
17 C KRG D=60mm
尺寸代號 充液腔類型 結構代碼 輸入端孔徑
7 無 KPB 一般有4-6個標準值
8 C單 KPD 可供選擇
9 CC雙 KRG3
11 KPM
12 KCG
13 KDM
15 KSD
17 KSI
19 KSDF
21
24
27
29
34
46
G=90mm X-Y
固定尺寸范圍 根據客戶實際需求帶或不帶
可供選擇 若帶，需提供 X：直徑， Y:寬度
三、結構與工作原理
限矩型液力偶合器的結構主要由兩部分組成
1.主體傳動部件
泵輪、渦輪、充液腔、軸套、軸承等
2.安全防護部件
易熔塞，防爆開關等
限矩型液力偶合器工作原理
1.液力偶合器安裝在動力機（電機、柴油機等）和工作機（減速機、泵等）之間。
2.當動力機開始運轉時，偶合器腔體內的液壓油受泵輪帶動做圓周運動。
3.旋轉的油液推動渦輪運行，渦輪將動能傳遞給工作機，實現動力傳動。
四、限矩型液力偶合器的介質
Transfluid液力偶合器的充液介質有兩種，油和水。
液壓油：
對于正常的運行溫度，使用ISO32 HM油液；
對于溫度接近0℃時，推薦使用ISO FD 10（SAE 5W）油液。
水：
為了滿足在危險環境中和井下的應用，水介質為水和乙二醇的混合液。
型號后綴“W”表示水介質應用，例如：17KRGW
Transfluid液力偶合器供貨時不帶油液。
充液量：充液的多少對偶合器傳遞扭矩大小和過載保護有較大影響。在規定的充液范圍內，充液量越多，偶合器傳遞的扭矩越大。在傳遞恒定扭矩時，充液量越多，效率越高。同一型號的偶合器，充液量的不同其匹配的電機功率也有差別，可根據實際情況調整充液量，以滿足不同功率的使用需求。
五、限矩型液力偶合器詢價注意事項
選型：
• 電動機或內燃機類型、功率及轉速；
• 輸入輸出軸徑及其公差
•是否需要帶制動輪（盤）？
如果要，請?zhí)峁┲苿虞啠ūP） 尺寸主要包括：直徑和寬度
