技術數據

額定壓力：160 巴（16 兆帕）

靜態測試壓力：240 巴（24 兆帕）

活塞直徑： 40-250 毫米

面積比 j：1.6 和 2

溫度范圍： -20...+80 °C

粘度范圍： 10...600 mm²/s 10...600 mm²/s

提升速度： 0 - 1 m/s，取決于密封件類型

工作介質 礦物油符合 DIN 51524 標準，HFD 流體 HFA、HFB 和 HFC 流體可通過特殊設計實現

標準化液壓缸 ZBD 1605（拉桿設計）ND 160 bar(16MPa)DIN 24 554 ISO 6020/2 中的改進型選擇系列

標稱壓力為 160 bar 的 STORZ 液壓缸系列 ZBD 1605 符合 DIN 24 554 標準，并且由于安裝尺寸、安裝長度、表面比率、活塞桿端頭和連接螺紋的規格而具有國際互換性。 帶端吸和不帶端吸的液壓缸具有相同的安裝尺寸，每個活塞直徑都有兩個標準活塞桿直徑（相應的面積比 = 125 和 p = 2）。

備注

根據 DIN 7168 標準，公差適用于表中所有非公差尺寸。 尺寸和精度粗糙度：例外情況見腳注 1）。行程公差 S1250 mm'.對于液壓缸 25/18 和 32/22，需要與制造商協商，以獲得桿式插入式蒸氣。

1) 公差符合 DIN 7168 標準第 1 部分 sg（極粗）。2) 尺寸 H 僅適用于活塞 @ 25 和 32 的缸蓋或缸蓋法蘭。

液壓缸符合 DIN、ISO 標準

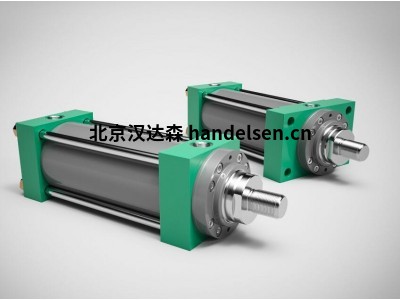

ZBD 1605 - 標準液壓缸（DIN 24554） - 公稱壓力 160 巴（16 兆帕） - 拉桿式

了解更多 STORZ ZBD 1605 系列液壓缸的公稱壓力為 160 巴，符合 DIN 24 554 標準。

由于定義了安裝尺寸、安裝長度、表面比率、活塞桿端頭和連接螺紋，因此具有國際互換性

帶末端位置阻尼和不帶末端位置阻尼的氣缸具有相同的安裝尺寸

每個活塞直徑標準配置兩個活塞桿直徑（相應的面積比 j=1.25 和 j=2）

5 種標準安裝類型和 5 種密封類型可供選擇
