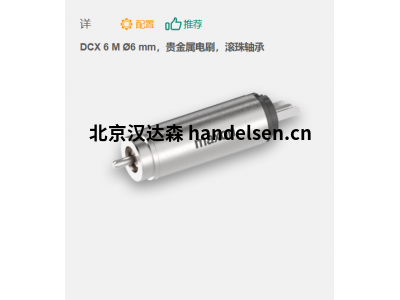

DCX 6 M Ø6 mm，貴金屬電刷，滾珠軸承



描述：

maxon DCX電機提供無與倫比的功率密度（單位體積扭矩）和絕對安靜的運行。堅固的工程設計與全球?qū)＠臒o鐵芯繞組相結合，使DCX電機成為幾乎適用于所有應用場景的高動態驅動器。



DCX 6 M 可作為帶滾珠軸承或燒結軸承的小型驅動器提供



規格：



標稱電壓下的值

標稱電壓 1.5 V

空載速度 17200 轉/分

空載電流 36.2毫安

公稱轉速 4950 轉/分

額定扭矩（最大連續扭矩） 0.309毫牛米

額定電流（最大連續電流） 0.425 安培

失速扭矩 0.453毫牛米

堵轉電流 0.581 安培

最大效率 58 %



特性

端子電阻 2.58 ?

端子電感 0.0079毫高

扭矩常數 0.779毫牛米/A

速度常數 12300 轉/伏

速度/扭矩梯度 40600轉/分/毫牛米

機械時間常數 7.06 毫秒

轉子慣量 0.0166 克立方米



熱數據

熱阻外殼-環境 105 千瓦

熱阻繞組外殼 20 千瓦

熱時間恒定繞組 1.71 秒

熱時間恒定電機 79 秒

環境溫度 -30...+85 °C

最高繞組溫度 +100 °C



機械數據

軸承類型 滾珠軸承

最大速度 17300 轉/分

軸向游隙 0 mm，徑向載荷時 < 0.5 N

                0.1 mm，徑向載荷 > 0.5 N 時

徑向游隙 0.012 毫米

最大軸向載荷（動態） 0.1 N

壓配合的最大力（靜態） 8.8 N

（靜態，軸支撐） 100 N

最大徑向載荷 0.6 N，距法蘭 5 mm



其他規格

極對數 1

換向器段數 5

高壓釜循環次數 0



產品

重量 2 %



maxon 有刷直流電機 DCX 6 M Ø6 mm，貴金屬電刷，滾珠軸承
