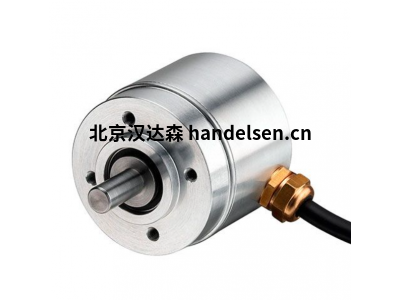

Hengstler編碼器ACURO AC58，單圈和多圈絕對值編碼器



Hengstler量身定制的產品

Hengstler為您提供量身定制的計數和控制組件，因為在大多數情況下，我們可以根據您的應用調整編碼器、打印機、計數器和繼電器。



我們的工程師從許多成功實施的客戶項目中獲得了豐富的行業知識，因此對您的應用程序的要求有著深刻的理解。他們知道需要進行哪些機械或電氣修改才能獲得最佳性能。



ACURO AC58



Profinet編碼器亮點 - ACURO AC58

單圈和多圈絕對值編碼器

寬溫度范圍：-40 至 +100°C

分辨率：高達 34 位（單圈 22 位，多圈 12 位，具體取決于接口）

結構緊湊：50 mm 長

高電磁兼容性



技術數據：



常規：

產品系列 AC58

訂購信息 旋轉編碼器AC58

功能/應用 絕對

科技 光學的



機械：

外殼直徑 [毫米] 58 毫米

實心/空心軸 空心 9,52 ...14 毫米

                                實心 6 ...12 毫米

防護等級外殼 IP50 / IP64 / IP67

工作溫度 [°C] -40 ... +100 °C （取決于所使用的接口）

住房選擇 鋁

連接                 電纜

                                巴士蓋

                                M12 連接器

                                M23 連接器

                                媒介與信息連接器

                                PT 連接器





電氣：

轉數 [轉/分] 6,000 ...10,000 轉/分

分辨率 ST [位] 10 ...22 位

分辨率 MT [位] 4 ...12 位

接口                 BiSS / SSI

                                卡諾

                                坎萊爾2

                                普羅菲布斯

                                設備網

                                國際巴士

                                平行

                                SSI + 增量

                                SSI 可編程

                                蘇科網

                                以太貓

                                普羅菲特

信息：

AC58系列包括一系列帶光學掃描的絕對式旋轉編碼器，適用于許多不同的應用領域。58 mm 編碼器提供實心軸和空心軸版本，可滿足幾乎所有工業應用和涉及電機反饋的苛刻應用的要求。在單圈和多圈版本中，這些編碼器可實現高達 34 位的分辨率（22 位單圈，12 位多圈，具體取決于接口）。除了通過SSI / BiSS進行連接外，還提供許多其他接口，例如EtherCAT，Profinet，Profibus，CANopen，CANlayer2，DeviceNet，Interbus和SUCOnet。
