瑞士MVT Saphirdüse 250系列水射流切割藍寶石噴嘴

MVT是一家成熟的瑞士公司，在水刀技術領域擁有多年的經驗，MVT的高性能噴嘴適用于水射流切割、表面處理、水轉化為霧氣、采礦和隧道建設中的灰塵結合、部件去毛刺、切割和清潔技術甚至傷口處理和人造雪的生產。為了能夠?yàn)槊糠N應用提供合適的解決方案，MVT在標準和特殊噴嘴的（進一步）開發以及硬質和超硬材料（如硬質合金、藍寶石和陶瓷）的加工方面擁有專業知識。



所有產品均經過經認可的測試實驗室STS 0052的壓力爆破測試。協調標準EN 12162 + A1：2009是測試的基礎。



得益于自主開發的高精度鉆床和金剛石工具，MVT 能夠在藍寶石、紅寶石、陶瓷和硬質合金材料上鉆孔。使用直徑范圍為80μ至3 mm的宏大方法可以更精確地鉆孔。使用內部制造的工具，噴嘴石也可以配備錐體。



表面的研磨和邊緣的加工是在幾十年的經驗之后進行的。所有這些特殊的加工工藝都能帶來客戶要求的結果。然后將噴嘴石安裝在噴嘴主體中，無需拉伸。



這種類型的組裝可確保石材在高水壓下無法推出，并且不會因特殊的粘合過程而在石材上產生張力。因此，石頭在使用中不會破裂。這個過程將MVT 與其他制造商的其他傳統組裝類型區分開來。



水射流切割

水被特殊的高壓泵強烈壓縮，導致切割壓力約為 4000 bar。然而，為了給這種高壓水提供必要的動能，水通過一個非常細的噴嘴，從而加速到大約1000米/秒（這相當于大約3倍的聲速！這種巨大的能量使得切割各種材料成為可能，精度約為+/- 0.1毫米。三種切割工藝之間有一個基本的區別：



1.純水切割

純水切割是指僅用水介質進行切割。該工藝可用于以非常高的切割速度切割軟材料，例如泡沫、絕緣材料、橡膠、密封材料、紙張、箔等。



2.磨料切割

然而，對于切割較硬的材料，僅靠純水射流的功率已不再足夠。為了實現硬質材料的巨大切割性能，在水射流中添加了磨料。通常，為此目的使用特殊的石榴石砂。這導致毛坯去除率的顯著提高，從而成為非常高能量和多功能的切割噴嘴。該梁可用于切割鋼、天然石材、陶瓷、塑料、玻璃、碳等材料。實際上，幾乎沒有任何材料是不能切割的，理論材料厚度約為 230 毫米。



3.聚合物切割

聚合物切割具有與純水或磨料切割相同的性能，但含有聚合物添加劑。



4.水射流切割的優點

冷切削工藝，即切削性能是在對材料沒有熱影響的情況下實現的。因此，可以實現無變形和材料友好的切割。由于磨料的磨蝕作用，對材料沒有直接接觸壓力。因此，盡管動能很高，但可以避免材料的變形。頭發細的水射流能夠以精確的切割精度和非常高的質量切割任何輪廓。由于切割寬度和套料小，生產節省材料。通過多層切割提高生產率。由于同時使用多個切割頭（多頭切割系統），生產率高。





藍寶石噴嘴

用于水射流切割的 mvt 藍寶石噴嘴的特點是其使用壽命、效率和質量。廣泛的噴嘴系列為大多數商用水射流切割系統提供了合適的類型。特別是，用于此目的的藍寶石嵌件可確保較長的使用壽命和一致的光束質量。

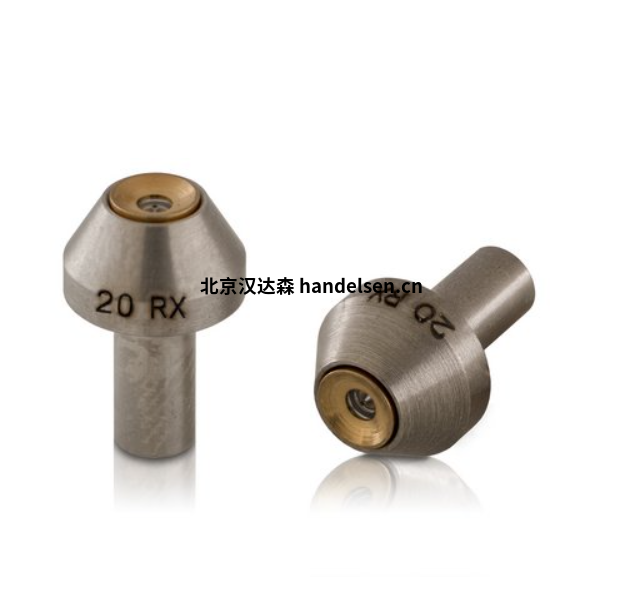

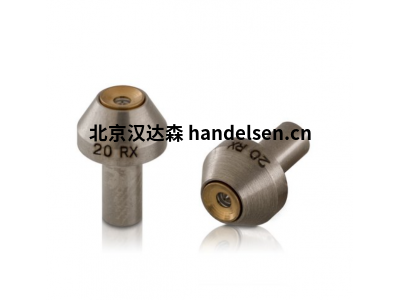

MVT Saphirdüse 250

工作壓力（巴）： 可達 4000



藍寶石噴嘴250型可用作純水或磨料切割噴嘴。密封角為62°。



本產品與以下品牌或產品兼容：

TYP 10

TYP U



特點和優點

使用壽命長

恒定光束質量

精確的切割精度

切割寬度小

高切削性能

瑞士品質



使用

R = 純水切割噴嘴，目標精度 100% 測試

RX = 純水切割噴嘴，精度未經測試

A = 磨料切割噴嘴，精度 100% 測試

AX = 磨料切割噴嘴，精度未經測試



測試

噴嘴到目標標記的距離為100 mm。

測試壓力為 50 bar。

100%檢查是根據客戶的要求進行的。



規格

工作壓力可達（巴） 4000

工作溫度可達 （°C） 150
