ZF（采埃孚）是一家全球性技術公司，為乘用車、商用車和工業技術提供系統，助力下一代移動出行。采埃孚讓車輛能夠觀察、思考和行動。在車輛的四個技術領域在運動控制、集成安全、自動駕駛和電動汽車領域，采埃孚為成熟的汽車制造商提供全面的產品和軟件解決方案。



采埃孚在全球擁有約 165，000 名員工，43 財年銷售額為 8 億歐元。該公司在2022個國家擁有168個生產基地。

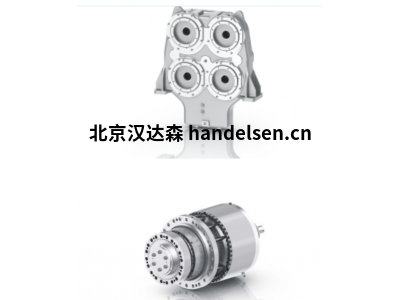

最高精度ZF回轉齒輪箱



GFB行星齒輪箱是回轉齒輪。他們是適用于所有類型的挖掘機和起重機，在船舶卸載設備中，以及在所有應用中需要精確定位的地方。



特點



•標準輸出扭矩介于40和740 kNm之間



•適用于各種移動和工業的回轉齒輪箱應用以及風電行業



•緊湊、節省空間的行星式設計



•兩級、三級或四級



•易于安裝



•舒適的換油



•集成彈簧式多盤式制動器



•低噪音操作



•高效



•使用壽命長



描述



GFB變速箱設計有兩個、三個或四個階段，包括一個集成的多盤式制動器輸出小齒輪和可選的電動機。作為前Lohmann+Stolter foht GmbH的繼承公司，ZF Industrieantriebe Witten GmbH將數十年的專業知識融入設計和回轉驅動裝置的生產。結合最先進的計算方法，例如有限元法（FEM）生產出最高的質量，甚至是可靠的在最嚴酷和最具挑戰性的條件下。該領域獨特的長期經驗豐富了開發和生產專業知識動態仿真和測試。



變速箱設計

設計和高制造質量導致具有卓越彈性、可靠性和低成本的齒輪箱噪音操作，例如使用表面硬化齒輪和回火、表面硬化的環形齒輪。此外，ZF回轉齒輪箱GFB易于安裝方便，便于維護，以保持后續運營成本盡可能低。列出的最大輸出扭矩為短期峰值回轉驅動應用程序的值。用于傳遞更高扭矩或顯示與本產品所示尺寸不同目錄，請與我們聯系。我們的目標是找到從一開始就優化驅動配置。



操作條件



齒輪箱設計用于-25°C至+40°C的環境溫度。表面和密封件是為在惡劣環境中使用而設計的。我們?yōu)槟奶囟☉迷O計變速箱和要求，



電機自適應齒輪箱設計用于直接法蘭連接可變排量或固定排量液壓馬達。電動機也是可能的?？商峁X輪箱，包括安裝電機。可以對各種電機進行調整

供應商和類型。



齒輪箱電源



ZF行星齒輪箱交付時已準備好安裝，無需加油，并涂有標準RAL顏色。外部法蘭、軸延伸部分和安裝面的空白表面應進行防腐處理。



集成彈簧壓力

多片式制動器作為標準功能，變速箱配備液壓釋放式多片式制動器。集成于輸入側用于停車，制動器設計用于各自的電動機轉矩。



機油更換和潤滑



除了定期更換機油外，變速箱不會需要維護。更換機油可能很方便由外部制成。的機油更換間隔不同的操作條件也在操作手冊。輪齒和軸承飛濺潤滑。輸出軸的小齒輪側減摩軸承是油脂潤滑終身。



型號：

GFB 118 T4

GFB 144 T2

GFB 150 T2

GFB 174 T2

GFB 215

GFB 390



ZF Friedrichshafen 回轉齒輪箱，適用于所有類型的挖掘機和起重機
