德國WINKEL 采用高動態設計的溫克爾 DLE 線性軸
公司介紹
41年來,WINKEL一直依靠由組件和搬運技術組成的創新模塊化系統,這構成了技術先進的自動化解決方案的基礎。我們在總部開發我們的組件和系統,并在全球范圍內成功運營。
在伊林根,我們生產以客戶為導向的搬運技術,用于0.1-100噸的負載。從項目規劃到生產和裝配,我們?yōu)榭蛻籼峁┝可矶ㄖ频慕鉀Q方案。與我們一起,您可以充分發揮您的潛力 - 您將共同為我們的客戶開發個性化的解決方案。
DLE線性軸高動態,精確的線性軸
采用高動態設計的溫克爾 DLE 線性軸
WINKEL DLE 系列直線軸是經過價值分析設計和制造的系統,負載能力高達 4,000 kg。
精密而堅固的 DLE 線性軸適用于高有效載荷、高速度和高精度。帶循環滾珠軸承導軌,與硬化齒條一起硬化和研磨。模塊化鋼型材結構,適合您的應用。電機可選交流或伺服版本與低背隙齒輪相結合。
線性軸之間的精確線性軸。 應用于機床和生產設備的裝卸、碼垛技術以及汽車和飛機制造。
產品事實 DLE - 高動態直線軸
高有效載荷、高速度和高精度
循環滾珠軸承導軌,與硬化齒條一起硬化和研磨
適合您應用的模塊化鋼型材結構
電機可選交流或伺服設計,搭配低背隙齒輪
匹配垂直軸和伸縮軸
根據要求提供合適的旋轉模塊
可根據要求提供中央潤滑系統
堅固的設計,適用于多班次操作
保養
交貨時間短
CAD 下載可用于您的布局
型號
DLE 80
DLE 180
DLE 400
DLE 1000
DLE 2000
DLE 4000
DLE 線性軸示例

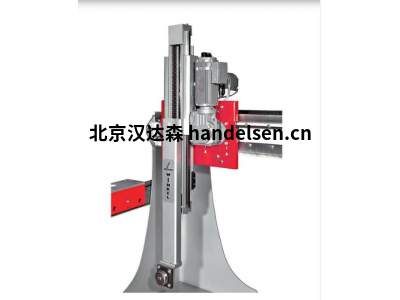

垂直軸,帶可旋轉的 360° 處理模塊,可實現最大的靈活性
載荷: 1,000 kg
旅行:
x = 43 m
y = 3.0 m
z = 2,0 m
速度:
X/Y = 2.0 米/秒
z = 1.0 米/秒
完整的自動化解決方案,通過存儲和檢索機與中間材料存儲相結合
