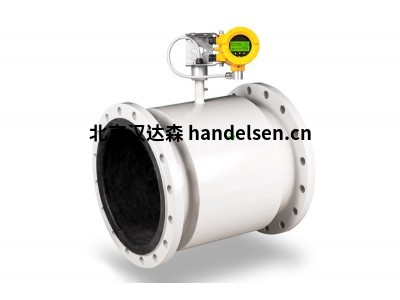

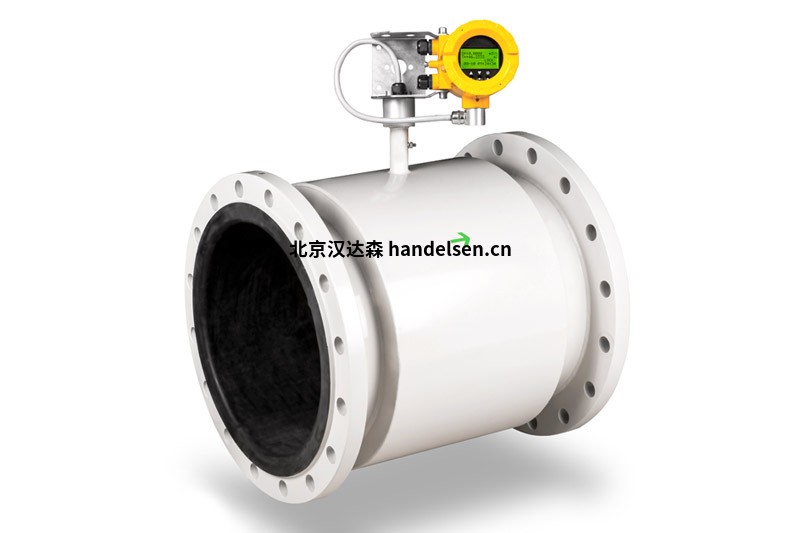

Aplisens電磁流量計PEM-500

Aplisens PEM-500型電磁流量計適用于測量最小電導率為5ěS/cm的液體流量。該裝置測量兩個流動方向的液體流量和體積。為了正確測量，傳感器的管道必須充滿液體。

傳感器在流量管內沒有任何機械部件，以確保介質不受干擾流動。流量計能夠測量介質的流量，如純液體，也可以測量糊狀物和化學腐蝕性液體。

適用于水和廢水的流量測量、化工、食品工業或熱電廠的水處理設施。結構緊湊，防護等級IP68（特殊版本），可將設備埋在地下。

用戶無法斷開電磁流量計PEM-500的傳感器和控制單元。

控制單元的外殼由鋁合金鑄造而成。用戶無法接觸電子板。流量計的電氣連接由工廠裝配的電纜提供。電纜中的電線用顏色或數字標記（表中提供了詳細說明）。電纜數量取決于電源的版本。電源為90…260 VAC的版本配有兩條單獨的電纜——信號電纜和電源電纜。

電源為10…36 VDC的版本配有一根信號電源電纜。標準流量計配有3米長電纜。其他電纜長度可根據要求提供。此外，PEM-500流量計可與接線盒PPPEM一起交付，PPPEM的入口防護等級為IP67，帶有工廠連接的流量計電纜，允許用戶將電纜連接到終端。

流量傳感器管具有法蘭（允許在管道中安裝傳感器）、內部電極和隔離管內襯（兩者都與測量介質匹配）。標準中的電極由不銹鋼制成，但作為選擇，用戶可以選擇適合被測介質化學特性的其他材料。

配置和通信配置和通信由接口RS485和Modbus RTU協議處理。用戶可以使用帶有RS-485/USB轉換器的PC計算機和軟件RAPORT 2或任何其他軟件與PEM-500流量計進行通信，這些軟件可以參考接口文檔中描述的寄存器。

用戶可以編程，例如：空管道檢測、低流量檢測、報警或記錄測量值或事件。對于測量的視覺指示，用戶可以使用HMI面板作為Modbus主設備。

低流量抑制可調，任意值實際流量兩個方向（l/s，m3/h，m3/s，其他）

累加器3累加器：總計、正、負（m3、l、其他）

低流量報警可調，任意值

配置RS485和Modbus RTU協議

空管檢測循環，可編程

模擬輸出4…20mA/500，有源（無源）

脈沖/頻率輸出。24V/10mA直流；

頻率模式下0,1…2000 Hz；脈沖模式下高達500Hz

無源、電絕緣、反極性保護

2狀態輸出OC開路集電極。每個輸出最大35V DC/100mA。

電絕緣，反極性保護

通信輸出Modbus RTU/RS 485

電絕緣2狀態輸入5…35V DC/2 mA

無源、電絕緣、反極性保護

電源90…260V AC/50Hz/15VA10…36V DC/15W（反極性保護）

入口防護等級

特殊版本IP67IP68

公稱直徑DN 10…300

ANSI 0.5“…12”靜壓

特殊版本1.6 MPa2.5 MPa，4 MPa

符合DIN或ANSI的工藝連接法蘭

環境溫度-20…60°C

缸套溫度范圍

硬質橡膠-5…90°C

特氟隆-25…90°CPFA-10…90°C

電極材料

特殊版本316L不銹鋼，鉭內襯材料

硬質橡膠DN40…300

特氟隆DN15…300PFA DN10

外殼和法蘭（傳感器）材料保護漆中的碳鋼

附件接地環（不銹鋼）

線圈勵磁隔離等級E

測量原理電磁重量0.5 kg（控制單元）+傳感器重量

APLISENS法蘭式噴嘴流量計ZPK

噴嘴流量計用于封閉管道中液體介質的流量測量

安裝在管路中的孔板會產生壓降。差壓變送器通過脈沖管線測量壓力差。流速和壓降之間的關系是周知的，可以很容易地將測得的壓力差轉換為流量值。

沒有校正的流量計用于壓力和溫度恒定的介質。

對于監護轉移測量，建議使用無SQRT特性的差壓變送器，并根據介質壓力和溫度的變化進行校正。這種測量必須在專用流量計數器中進行計算。

特點：

大流量范圍內的高精度測量

耐腐蝕介質

在寬溫度和壓力范圍內工作

ZPK-K-DN100-PN16-P265GH-1.4301-M22x1.5

ZPR-K-DN100-PN16-P265GH- 1.4301-M22x1.5-500-80

ZPS-K-DN100-PN16-P265GH-1.4301-90°-M22x1.5

ZPV-Dn100-PN63-P91
