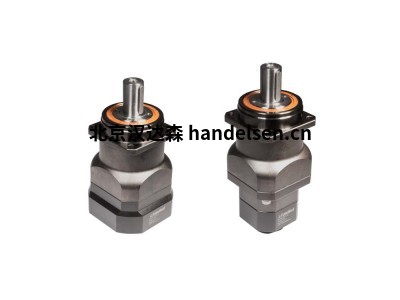

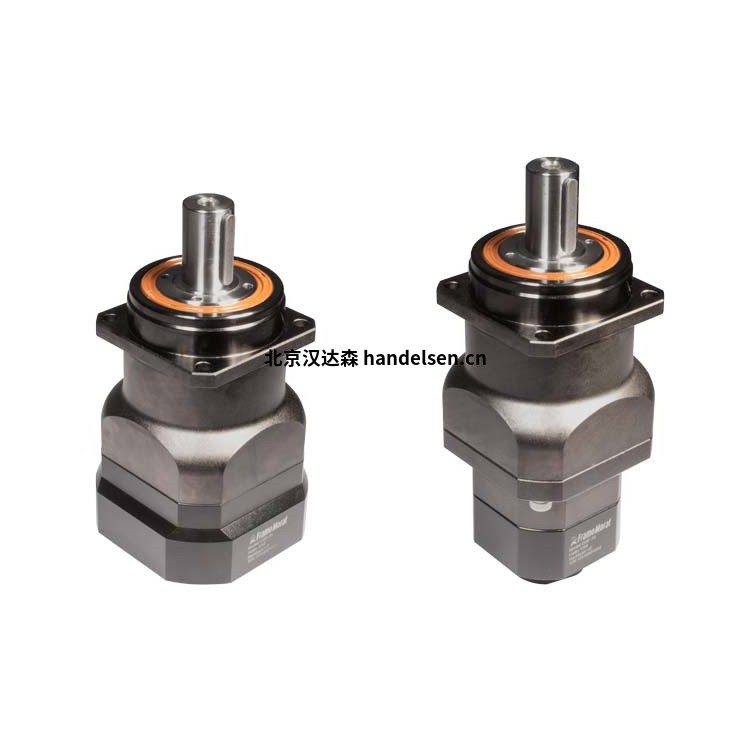

Framo Morat GSD系列行星齒輪箱
弗朗茲莫拉特Framo Morat成立于1912 年，Framo Morat 是一家為許多行業(yè)提供驅動解決方案的制造商。Framo Morat在齒輪技術和特種塑料的定制注塑成型領域應用多。
Framo Morat GSD系列是空間受限應用的齒輪箱。機器人的輸出法蘭產生zui高的扭轉剛度。Framo Morat GSD系列的低標準背隙使其適合需要最高定位和速度精度的高動態(tài)應用。Framo Morat GSD系列標配有zui大預緊力的深溝球軸承——可選配圓錐滾子軸承，以適應更高的徑向和軸向力。
Framo Morat行星齒輪箱GSD系列特征：
采用機器人法蘭，設計緊湊，連接牢固
zui高的抗扭剛度
可選圓錐滾子軸承帶來最高的軸向載荷
軸承：其中 T = 錐形軸承；不帶 T = 滾珠軸承
背隙等級：1 = 標準；0 = 減小齒隙
輸入空心軸直徑=zui大電機軸直徑 = D9 齒輪箱尺寸
Framo Morat GSD047行星齒輪箱參數：
外殼直徑：72
外徑定心輸出：28
內徑定心輸出：12
孔圓直徑輸出：20
夾緊系統(tǒng)直徑：27
輸入空心軸直徑：11
孔圓直徑輸入：42
外殼直徑輸入：59
孔圓直徑 (2) 輸出：67
輸出法蘭直徑：47
外殼長度：33.5-61.5
軸長輸出：23.5
zui大限度輸入長度電機軸：21-27
到螺絲中心的距離：4.5
標稱輸入速度：5000 r/min
扭轉剛度：6 牛米/弧分
工作溫度：-25°C – +90°C
額定輸出扭矩*5：23 牛米
Framo Morat GSD064行星齒輪箱參數：
外殼直徑：86
外徑定心輸出：40
內徑定心輸出：20
孔圓直徑輸出：31.5
夾緊系統(tǒng)直徑：29-40
輸入空心軸直徑：14-19
孔圓直徑輸入：42
外殼直徑輸入：59
孔圓直徑 (2) 輸出：67
輸出法蘭直徑：47
外殼長度：33.5-66.5
軸長輸出：23.5
zui大限度輸入長度電機軸：21-27
到螺絲中心的距離：4.5
標稱輸入速度：4500 r/min
扭轉剛度：14 牛米/弧分
工作溫度：-25°C – +90°C
額定輸出扭矩*5：63 牛米
Framo Morat行星齒輪箱GSD系列：
Framo Morat GSD047
Framo Morat GSD064
Framo Morat GSD090
Framo Morat GSD110
Framo Morat GSD140
Framo Morat GSD系列行星齒輪箱
