SV 10...32

§ 公稱通徑 10 ...32

§ 設備系列 4X

§ 最大工作壓力 315 bar

§ 最大容積流量 550 升/分鐘

§ 用于面板結構

§ 連接位置符合 ISO 5781-06-07-0-00 （NG10）、ISO 5781-08-10-0-00 （NG20）、ISO 5781-10-13-0-00 （NG32）

§ 對于螺紋連接

§ 用于從消費者連接無泄漏地阻止

§ 內稅石油回收

§ 帶預開式版本，帶緩沖放松，可選

§ 不同的開啟壓力，可選

§ 可單獨提供止回閥安裝套件

§ 防腐蝕設計

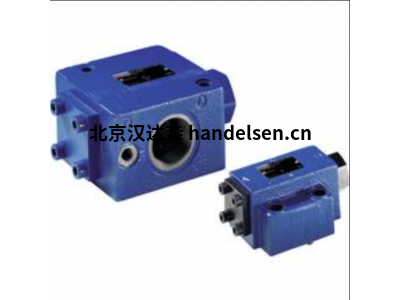

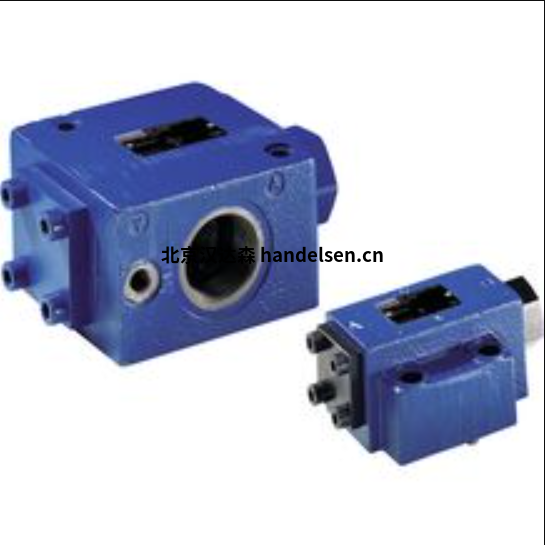

SV 型截止閥是一種可解鎖的止回閥，用于板結構或螺紋連接。它用于無泄漏地阻止消費者連接，即使在較長的停機時間內也是如此。

基本上，閥門由殼體（1），閥座錐（2），壓縮彈簧（3），控制滑塊（4）和可選的前開口作為球座閥（5）組成。

座閥可以在沒有外部控制壓力的情況下沿A到B的方向流過。在相反的方向上，座閥在液壓上鎖緊。

條件： p_一個 > p_B+ 開啟壓力（壓縮彈簧）。

端口 X 處具有足夠高的控制壓力，可將控制滑塊 （4） 移向球座閥 （5）（型號“A”），并將座錐 （2） 推出閥座。這實現了雙向的自由體積流動（主動保持打開）。

周莉 QQ：2668476640   手機：13021972807 電話：010-64714988-226 傳真：010-64714988-668 郵件：tk3@handelsen.cn

型號選項：

SV 20 GB1-4X/V/12

SV10GA1-4X/J3

SV10GA1-4X/

SV10GA1-4X//12

SV10GA2-4X/

SV10GA2-4X//12

SV10GA3-4X//12

SV10GB1-4X/
