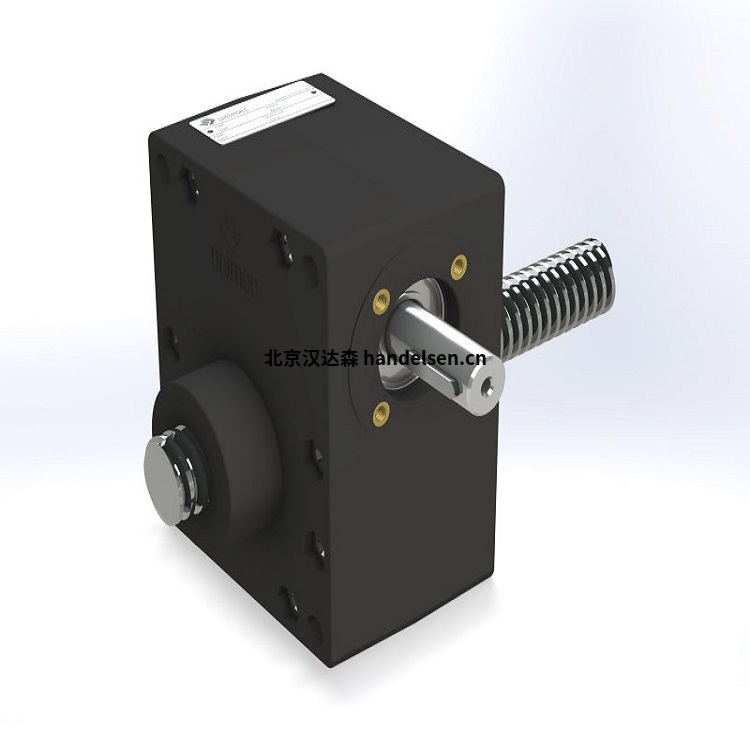

unimec梯形螺旋千斤頂TP和TPR204
螺旋千斤頂可以單獨使用，也可以成組使用，與軸、接頭和/或錐齒輪箱正確連接。它們可以由不同的電機驅動：電動，交流或直流，以及液壓或氣動馬達。它們也可以手動或任何其他類型的傳輸驅動。除了以下頁面中顯示的型號外，UNIMEC 還可以生產定制設計的螺旋千斤頂，以滿足所有要求。
材料
材料 規范 規格 說明
蝸桿 16NiCr4 EN 10084:2008 表面硬化合金鋼 表面硬化并在齒上磨削并保持
磨損輪 CuAl10Fe2-GM EN 1982:2008 鋁青銅 冷鑄
螺紋主軸 C45 EN 10083-2:2006 碳鋼 Tr 20x4 軋制或機加工
Carter GJL 250 EN 1561:2011 灰口鑄鐵 6 個面完全機加工
潤滑劑 Unimec Mark CA 鈣基潤滑脂 0,1 kg
一般特征
工作溫度 [°C] -10 °C / 80 °C
靜載荷（牽引或壓縮） 15千牛
動態負載（牽引或壓縮） 10千牛
最大輸入速度 1800轉
主變速箱重量 6 公斤
梯形螺桿重量 2.2公斤/米
最大負載時的抗旋轉扭矩 17牛米
最大允許靜態側向載荷 0 N
中心到中心直徑 30 毫米
蝸桿的最大徑向載荷 220牛
標準工作條件 25 °C - 伺服 10%
unimec梯形螺旋千斤頂TP和TPR204
具體功能
名義比率
1/5 1/10 1/30
實際比率 1/4,75 1/10,5 1/30
每次蠕蟲旋轉的翻譯 0,842 毫米 0,38 毫米 0,13 毫米
效率 31 % 28 % 20 %
啟動效率 22 % 19 % 14 %
最大線速度 1440 720 240
最大負載扭矩 4,2 牛米 2,3 牛米 1,1 牛米
蝸桿最大扭矩 54牛米 54牛米 42牛米
怠速扭矩 0,25 牛米 0,2 牛米 0,15 牛米
