procom球閥PCCSFTV_032__L_RS065

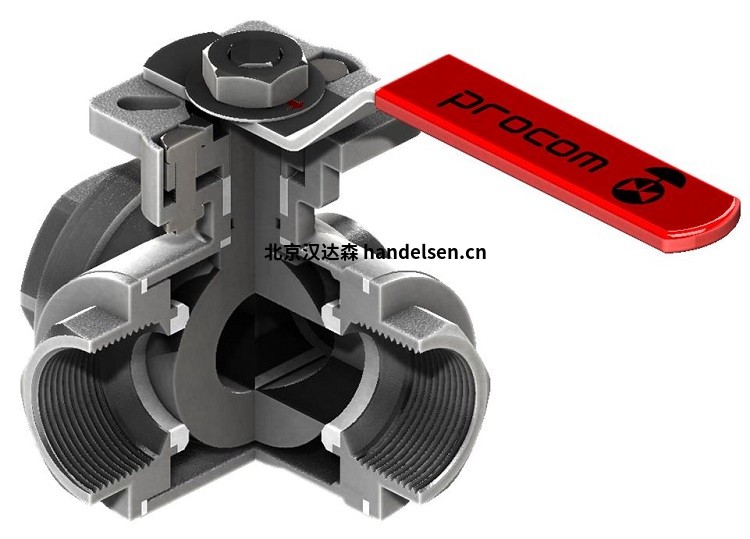

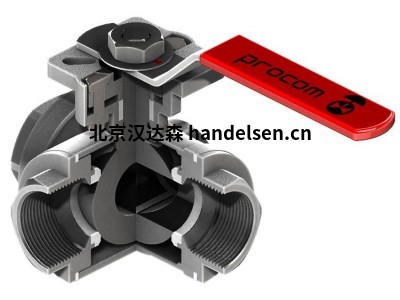

PCCSFTV系列的截止閥由CF8M 不銹鋼閥體、特別耐腐蝕的合金和AISI 316鋼制成的球體組成。密封是由這個球?qū)崿F(xiàn)的，它通過旋轉壓縮放置在閥體上的墊圈。
有L形球孔和T形球孔兩種配置，兩種情況下閥門都連接三個開口，可根據閥門的位置進行連通或不連通。
對于這些型號，驅動器類型有不同的解決方案。除了帶杠桿的簡單手動操作外，還提供單作用和雙作用氣動伺服系統。
由于其極大的靈活性，它實際上用于土木和工業設備工程的所有分支。與相應的公稱直徑相比，通道截面都減小了。
作為歧管閥應用
計量設備中作為機器選擇閥應用
procom球閥PCCSFTV_032__L_RS065
三通球截止閥 - 閥體 AISI316 閥門尺寸：DN8-DN80
連接：
1 = FF 氣體
5 = 法蘭。PN16 降低
6 = 法蘭。減少
9 = 3 PCS 管件 - 對焊管
10 = 夾具 EN ISO 2852 (PCCSFTVY)
流量系數值 [M³ / H] 隨著 DN 的變化
Kv [m³ / h] 配置一 配置b
DN 8 6.8 3.8
DN 10 6.8 3.8
DN 15 6.8 3.8
DN 20 11.5 6
DN 25 23 11.3
DN 32 27.8 17.5
DN 40 51.5 30.2
DN 50 80 43
DN 65 136 71
DN 80 240 114
