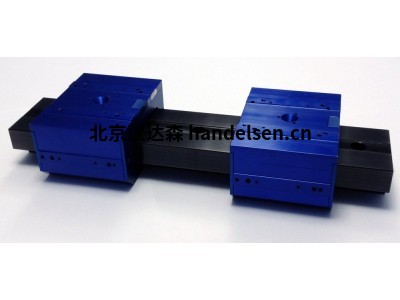

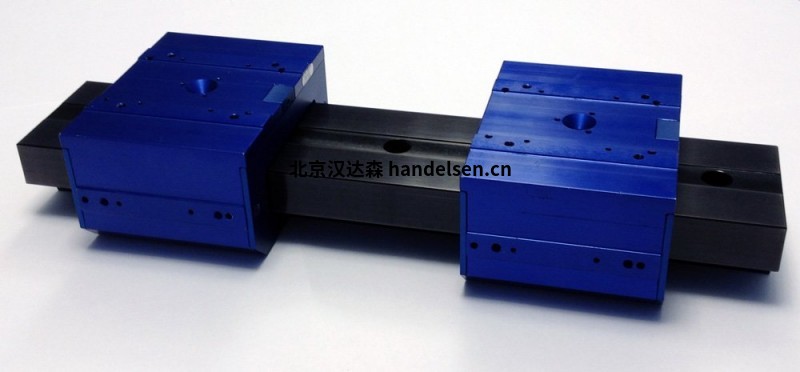

IBS Precision Engineering端部支撐氣動滑軌 S40-03050-025152
技術參數
輸入壓力 0.41兆帕
流動 1.89 無功
精度“Y” 每 25 毫米 0.25 微米
剛度“Y” 45970 牛/毫米
剛度“Z” 45970 牛/毫米
最大俯仰力矩 1.26 牛米
最大側傾力矩 1.18 牛米
偏航力矩最大值 1.26 牛米
行程長度 101.6 毫米
最大負載 (Z) “頂部負載” 115.6 牛頓
最大負載（Y）“側向負載” 115.6 牛頓
精度“X” 每 25 毫米 0.25 微米
導軌長度 152.4 毫米
精度“X” 每 25 毫米 0.25 微米
導軌長度 355.6 毫米
產品特點
IBS Precision Engineering S40-03050-025152該裝置是小的端部支撐氣動滑軌，配備 2英寸長的滑軌，可在緊湊的占地面積和 4 英寸的行程中提供精度。
系列簡介
IBS Precision Engineering末端支撐氣動導軌為簡單的滑軌，末端支撐式氣動滑軌設計用于無法連續支撐滑軌或復雜的情況。端部支撐的滑塊通常用于傳統 X/Y 軸配置的龍門，但也可以通過固定平臺和移動用于控制探針的導桿用于 Z 軸。
