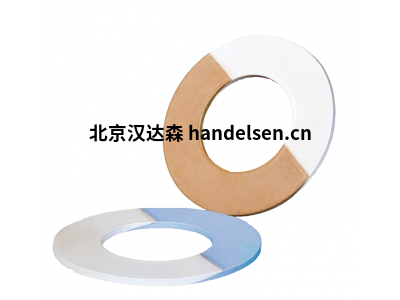

20 多年來，TEADIT 一直在焊接大尺寸的 PTFE 墊片和 PTFE 信封墊片。我們?cè)鰪?qiáng)了這種實用知識、技術和材料，為客戶提供由結構化 TF 材料制成的大尺寸（大于片面尺寸）墊片。我們精確制造的焊接墊片實現了與單件墊片相同的緊繃級。

在 40MPa 的墊片壓力下，兩種類型的墊片均達到 10-4毫克 /（s+m）的泄漏級別。測試是根據DIN EN 13555在室溫下進行的，氦氣的內部壓力為40bar。



TEADI產品部分型號：

TEADIT 2006-FDA

TEADIT 2005-FDA

TEADIT 2235

TEADIT NA 1002

優勢：

- 與從一塊切出的墊片相同的泄漏類。

- 直徑遠遠超出紙張大小的墊片是可能的。

- 通過從焊接段生產墊片來獲得最大的材料產量，因此更經濟。

- TEADIT 焊接墊片的制造大小真實。這會導致快速和易于安裝，因?yàn)闊o(wú)法通過在現場焊接墊片來實現如此接近的容差。

應用領域：

- 需要大于可用表的墊片的設備。

- 大焊接墊片正在優化材料成本。

通過研究和測試 TEADIT 提供了證據，證明由 TEADIT TF 材料制成的焊接墊片在泄漏方面與從一塊中切割的墊片沒有區別。在測試結果中可以看出，在 20MPa 的應用墊片壓力下，焊接和單件墊片的泄漏等級均達到 10-2毫克 /（s+m）。



TEADI產品部分型號：

TEADIT NA1005

TEADIT NA1122

TEADIT NA1006

TEADIT NA1100

墊片故障的主要原因：

1. 溫度與墊片不相容。

2. 壓力與墊片不相容。

3. 化學攻擊。

4. 熱循環與墊片不相容。

5. 墊片的測量錯誤。

6. 法蘭的表面表面表面與墊片不相容。

7. 與墊片不相容的法蘭材料。

8. 設備的特殊性。

9. 墊片裝配不足。



如果在技術和經濟上可行的制造完全光滑和拋光的法蘭，如果我們能保持這些表面在永久接觸，將沒有必要墊片。這種技術和經濟不可能的結果是：

• 容器大小和/或法蘭。

• 在船舶或管道的處理和/或裝配過程中，難以保持這些表面完全光滑，法蘭彼此完全平行。

• 密封表面的腐蝕和/或侵蝕。

為了克服這些困難，墊片被用作法蘭面之間的密封元件。當墊片位于法蘭表面之間時，它"流動"，填補了它們之間的缺陷，并提供了必要的密封。因此，為了獲得足夠的密封，我們必須考慮四個因素：墊片座椅應力、密封力、材料選擇和表面表面完成。
