丹麥minibooster不銹鋼增壓器HC1-9 詳介

丹麥miniBOOSTER增壓器、miniBOOSTER往復式增壓器。丹麥miniBOOSTER是全球最大的往復式增壓器制造商


HC1-9版本：7個不同的增壓系數

PIN：20-207 bar（入口壓力）

PH：最大500 bar（出口壓力）

PRETURN：盡可能低（回油箱壓力）

POUTLET：PH =（PIN - PRETURN）i（強化）

安裝：墨盒

附件：可提供先導式卸料閥

A型=沒有放泄閥

B型=帶放空閥

G模型=直接按比例控制


如需更多產品型號及技術資料，及采購需求，歡迎垂詢李銀

描述

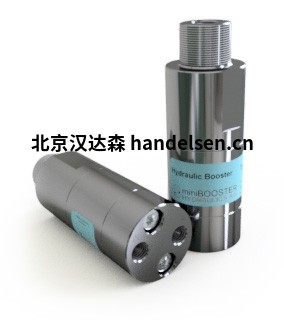

HC1-9是一款緊湊型液壓濾芯miniBOOSTER，重量只有0.75公斤。 它非常適用于需要將裝置安裝在歧管，氣缸或其他裝置上或其中的應用。

HC1-9將供油壓力提高到最高500 bar的出口壓力，并自動補償油的消耗量以保持高壓。 出口壓力的調節是通過改變供應壓力來進行的。

流量

 Intensification factor

 i Max. outlet flow

 l/min Max. inlet flow

 l/min

 1.5 0.5 8.0

 2.0 0.5 8.0

 2.8 0.5 8.0

 3.3 0.5 8.0

 4.0 0.4 8.0

5.0 0.4 8.0

 6.2 0.3 8.0

外形尺寸

功能

基本操作在功能圖中進行了說明。 油通過換向閥CV輸入到IN端口，通過止回閥KV1，KV2和DV自由流動到高壓側H.在這種情況下，通過增壓器的流量達到最大，具有快速前進功能。

當在高壓側H達到泵壓時，閥KV1，KV2和DV將關閉。 最終壓力將由擺動泵單元OP實現。 當達到高壓側H的最終壓力時，裝置將自動失速。 如果由于消耗或泄漏導致高壓側壓力降，則OP閥將自動運行以保持最終壓力。
