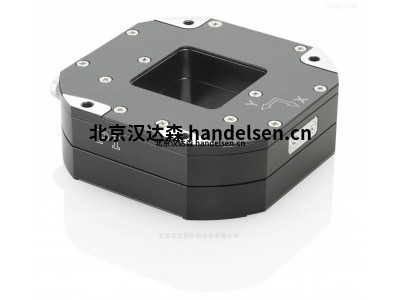

U-723 PILineXY位移平臺

帶超聲波壓電電機的緊湊型XY位移平臺

譚晶 QQ：2853369887   手機：18518172492 電話：010-64717020-116 傳真：010-84786709-666 郵件：sales9@handelsen.cn

雙軸快速定位

高導向精度

自鎖，靜止狀態下無熱量產生

節省空間，重量輕巧

傳感器分辨率高達10 納米

低噪音操作

精密級XY位移平臺

PILine平臺尤其適合要求快速精密定位的應用。關機后，自鎖驅動器保持平臺位置的機械穩定。因而可大大減少能量消耗和熱量產生。蓄電池驅動或熱敏型的低占空比應用可得益于這些特點。軸的位置通過一個編碼器和一個光學參考開關測量，該開關允許可靠的可重復運動。壓電電機驅動器原理及其電氣操作成本低，可定制

增量編碼器用于高精度位置測量

非接觸式光學編碼器以極高的精度直接在平臺上測量位置。非線性效應、機械作用或彈性形變不會對測量造成影響。

PILine超聲波壓電電機

作為PILine超聲波壓電電機不可或缺的一部分，壓電陶瓷促動器上被施加預載，通過一個耦合元件抵住移動導向轉子。在100至200千赫茲的高頻交流電壓的作用下，壓電陶瓷促動器被激發產生超聲波諧振。促動器的變形使耦合元件相對于轉子產生周期性的對角運動。建立的進給為幾納米每循環；高頻率帶來高速度。在壓電陶瓷促動器上相對于動輪施加預載可確保驅動器在靜止狀態下和關機時自鎖。

應用領域

顯微操縱、自動化、生物科技、樣本操縱、樣本定位、有限空間內的應用、真空應用可達10^-6百帕（可選）

訂購信息

U-723.25 PILine XY位移平臺，緊湊型設計，22 毫米 × 22 毫米行程，2 牛驅動力，10 納米傳感器分辨率

配件

U-600.A01 用于PILine的延伸電纜，Sub-D15針，1 米

U-600.A03 用于PILine的延伸電纜，Sub-D15針，3米

U-600.A05 用于PILine的延伸電纜，Sub-D15針，5米

德國PI公司是精密運動和定位領域的全球解決供應商。

PI不僅開發和生產各種定位平臺和執行器，用于線性、旋轉和垂直運動或不同軸的組合。PI因此將這些解決方案適應客戶特定的應用或提供用于運動和定位的成品子系統。

產品系列：

納米定位壓電柔性鉸鏈平臺

微型平臺

線性平臺

線性促動器

旋轉臺

XY位移平臺

六足位移臺

快速多通道光子學對準系統

運動控制軟件

應用范圍：

汽車、科學設備、半導體技術、顯微鏡、硅光子、醫療技術、材料研究、機械工程、自動化、高能束線設備、增材制造
