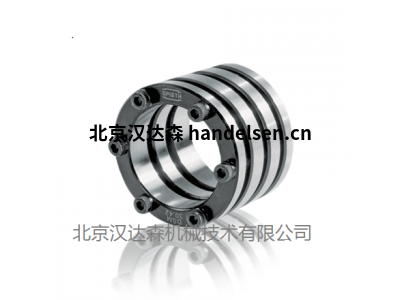

德國Spieth脹緊套DSK 22.38現貨

    脹套（又稱脹緊聯結套，免鍵軸承等）是一種無鍵聯結裝置，其原理和用途是通過高強度拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。

   脹套聯接主要有以下優點：對中精度高；安裝/調整/拆卸方便；強度高，聯結穩定可靠；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。

影響因素



鎖緊螺母最大擰出力矩受多方面因素的影響。對于鎖緊螺母低周疲勞性能的研究，螺紋中徑、螺旋升角和牙型斜角均保持不變，僅螺紋片最大彈性恢復力 FNmax和當量摩擦角ρe在重復使用后會出現一定程度的改變。因此，僅需從這兩方面對鎖緊螺母承受循環載荷時最大擰出力矩的變化規律進行分析。



1、材料應變硬化



材料在循環加載時，會出現“循環應變硬化”或“循環應變軟化”現象，即在等幅循環應變情況下，應力幅會隨循環次數的增加而出現增加或降低的現象。經過若干循環后，應力幅進入循環穩定狀態。鎖緊螺母的低周疲勞是在應變?yōu)槌?shù)的情況下進行的，螺紋片的應變硬化或軟化將會影響其最大擰出力矩的大小。用于制造鎖緊螺母的合金鋼屬于循環應變硬化材料，材料硬化會使螺紋片彈性恢復力FN增加，擰出力矩升高。



2、低周疲勞



低周疲勞是指疲勞應力接近或超過材料的屈服極限，材料在每一個應變循環中均有一定量的塑性變形，壽命一般在102到幾乘104的范圍內，疲勞曲線一般用ε－N曲線表示。有限元計算結果顯示，在螺栓擰入鎖緊螺母后，螺紋片根部應力較大，表層部分區域處于屈服狀態，而螺紋片根部中心區域應變很小，應變情況較為復雜。螺紋片根部應變較高的區域經歷往復加載，容易出現低周疲勞，使螺紋片壓力降低，擰出力矩減小。



3、摩擦系數



摩擦角是影響擰出力矩的重要因素，摩擦力的存在是鎖緊螺母正常工作的基礎。鎖緊螺母工作時，接觸面在螺紋片彈性恢復力作用下存在壓力和摩擦力，在重復使用過程中，接觸面在循環往復的摩擦作用下，粗糙位置和棱角被磨平而變得光滑，摩擦系數變小，進而減小螺母的最大擰出力矩。



4、制造及裝配



由于制造技術限制和精度等原因，使得螺紋邊緣存在尖角或零件之間的尺寸配合不協調，在初次裝配時，擰入擰出力矩可能會出現一定的起伏或波動，需要經過一定次數的磨合才能得到較為準確的鎖緊螺母重復使用特性。



5、收口值



材料和螺母的幾何參數確定后，收口值的改變對鎖緊螺母的重復使用特性有重要影響。收口值變大，螺紋片張開時的變形增大，螺紋片應變?cè)黾?，?yīng)變循環硬化現象加劇，且螺紋片壓力FN變大，具有使擰出力矩增加的趨勢；另一方面，螺紋片的寬度減少，螺紋片的總面積減小，與螺栓的摩擦力減小，螺紋片應變?cè)黾?，低周疲勞性能降低，具有使最大擰出力矩降低的趨勢。在多種因素共同作用下，最大擰出力矩隨重復使用次數的變化很難預測，只能通過試驗對其進行觀測。





現貨型號：

Spieth DSK 14.26

Spieth DSK 20.37

Spieth DSK 22.38

Spieth DSK 22.42

Spieth DSK 28.40

Spieth DSK 60.85

Spieth DSL 18.30

Spieth DSL 40.56

Spieth DSM 19.2

Spieth DSM 38.1

Spieth DSM 38.55

Spieth FSL 35.55

Spieth MSA 25.1,5

Spieth MSA 30.1,5

Spieth MSA 35.1,5

Spieth MSA 40.1,5

Spieth MSA 60.1,5

Spieth MSA 65.1,5

Spieth MSA 80.2

Spieth MSR 12.1

Spieth MSR 16.1,5

Spieth MSR 170.3

Spieth MSR 20.1,5

Spieth MSR 24.1,5

Spieth MSR 30.1,5

Spieth MSR 35.1,5

Spieth MSR 40.1,5

Spieth MSR 50.1,5

Spieth MSR 60.1,5

Spieth MSR 65.1,5

Spieth MSR 80.2

Spieth MSW 45.44







型號

Spieth MSA系列

Spieth MSA 20x1

Spieth MSA 25x1.5

Spieth MSA 30x1.5

Spieth MSA 35x1.5

Spieth MSA 40x1.5

Spieth MSA 45x1.5

Spieth MSA 50x1.5

Spieth MSA 55x1.5

Spieth MSA 60x1.5

Spieth MSA 65x1.5

Spieth MSA 70x1.5

Spieth MSA 75x1.5

Spieth MSA 80x2

Spieth MSA 85x2

Spieth MSA 90x2

Spieth MSA 95x2

Spieth MSA 100x2

Spieth MSA 105x2

Spieth MSA 110x2

Spieth MSA 120x2

Spieth MSA 130x3

Spieth MSA 140x3

Spieth MSA 150x3

Spieth MSA 160x3

Spieth MSA 170x3

Spieth MSA 180x3

Spieth MSA 190x3

Spieth MSA 200x3

Spieth MSR系列

Spieth MSR 10x0.75

Spieth MSR 10x1

Spieth MSR 12x1

Spieth MSR 12x1.5

Spieth MSR 14x1.5

Spieth MSR 15x1

Spieth MSR 16x1.5

Spieth MSR 17x1

Spieth MSR 18x1.5

Spieth MSR 20x1

Spieth MSR 20x1.5

Spieth MSR 22x1.5

Spieth MSR 24x1.5

Spieth MSR 25x1.5

Spieth MSR 26x1.5

Spieth MSR 28x1.5

Spieth MSR 30x1.5

Spieth MSR 32x1.5

Spieth MSR 35x1.5

Spieth MSR 38x1.5

Spieth MSR 40x1.5

Spieth MSR 42x1.5

Spieth MSR 45x1.5

Spieth MSR 48x1.5

Spieth MSR 50x1.5

Spieth MSR 52x1.5

Spieth MSR 55x1.5

Spieth MSR 55x2

Spieth MSR 58x1.5

Spieth DSM系列

Spieth DSM 14.2

Spieth DSM 16.1

Spieth DSM 16.2

Spieth DSM 16.28

Spieth DSM 18.2

Spieth DSM 18.30

Spieth DSM 19.1

Spieth DSM 19.2

Spieth DSM 19.32

Spieth DSM20.1

Spieth DSM 20.2

Spieth DSM 20.32

Spieth DSM 22.1

Spieth DSM 22.2

Spieth DSM 22.35

Spieth DSM 24.1

Spieth DSM 24.2

Spieth DSM 24.36

Spieth DSM 25.1

Spieth DSM 25.2

Spieth DSM 25.37

Spieth DSM 28.1

Spieth DSM 28.2

Spieth DSM 28.40

Spieth DSM 30.1

Spieth DSM 30.2

Spieth DSM 30.42

Spieth DSM 32.1

Spieth DSM 32.2

Spieth DSM 32.48

Spieth DSK系列

Spieth DSK 14.26

Spieth DSK 15.28

Spieth DSK 16.28

Spieth DSK 16.32

Spieth DSK 18.30

Spieth DSK 18.35

Spieth DSK 20.32

Spieth DSK 20.37

Spieth DSK 20.40

Spieth DSK 22.35

Spieth DSK 22.38

Spieth DSK 22.42

Spieth DSK 25.37

Spieth DSK 25.42

Spieth DSK 25.45

Spieth DSK 28.40

Spieth DSK 28.45

Spieth DSK 28.48

Spieth DSK 30.42

Spieth DSK 30.47

Spieth DSK 30.50

Spieth DSK 30.55

Spieth DSK 32.48

Spieth DSK 32.52

Spieth DSK 32.56

Spieth DSK 35.52

Spieth DSK 35.55

Spieth DSK 35.60

Spieth DSK 40.56

Spieth DSK 40.62

Spieth DSK 40.65

Spieth DSL系列

Spieth DSL 14.26

Spieth DSL 15.28

Spieth DSL 16.28

Spieth DSL 16.32

Spieth DSL 18.30

Spieth DSL 18.35

Spieth DSL 20.32

Spieth DSL 20.37

Spieth DSL 20.40

Spieth DSL 22.35

Spieth DSL 22.38

Spieth DSL 22.42

Spieth DSL 25.37

Spieth DSL 25.42

Spieth DSL 25.45

Spieth DSL 28.40

Spieth DSL 28.45

Spieth DSL 28.48

Spieth DSL 30.42

Spieth DSL 30.47

Spieth DSL 30.50

Spieth DSL 30.55

Spieth DSL 32.48

Spieth DSL 32.52

Spieth DSL 32.56

Spieth DSL 35.52

Spieth DSL 35.55

Spieth DSL 35.60

Spieth DSL 40.56

Spieth DSL 40.62

Spieth DSL 40.56

Spieth DSL 40.62

spieth AK系列

spieth AK 10.15

spieth AK 12.18

spieth AK 14.20

spieth AK 15.22

spieth AK 16.22

spieth AK 18.25

spieth AK 20.32

spieth AK 22.35

spieth AK 25.37

spieth AK 28.40

spieth AK 30.42

spieth AK 32.48

spieth AK 35.52

spieth AK 40.56

spieth AK 45.68

spieth AK 50.72

spieth AK 55.80

spieth AK 60.85

spieth AK 63.88

spieth AK 65.90

spieth AK 70.100

spieth AK 75.105

spieth AK 80.110

spieth AK 85.115

spieth AK 90.120

spieth AK 95.125

spieth AK 100.130

spieth AK 110.140

spieth AK 120.150

spieth AK 125.155

spieth AK 130.160

spieth AK 140.170

spieth AK 150.180

德國Spieth脹緊套DSK 22.38現貨

spieth AL系列

spieth AL 8.12

spieth AL 10.15

spieth AL 12.18

spieth AL 14.20

spieth AL 15.22

spieth AL 16.22

spieth AL 18.25

spieth AL 20.32

spieth AL 22.35

spieth AL 25.37

spieth AL 28.40

spieth AL 30.42

spieth AL 32.48

spieth AL 35.52

spieth AL 40.56

spieth AL 45.68

spieth AL 50.72

spieth AL 55.80

spieth AL 60.85

spieth AL 63.88

spieth AL 65.90

spieth AL 70.100

spieth AL 75.105

spieth AL 80.110

spieth AL 85.115

spieth AL 90.120

spieth AL 95.125

spieth AL 100.130

spieth AL 110.140

spieth AL 120.150

spieth AL 125.155

spieth AL 130.160

spieth AL 140.170

spieth AL 150.180

Spieth IK系列

Spieth IK 8.12

Spieth IK 10.15

Spieth IK 12.18

Spieth IK 14.20

Spieth IK 15.22

Spieth IK 16.22

Spieth IK 18.25

Spieth IK 20.32

Spieth IK 22.35

Spieth IK 25.37

Spieth IK 28.40

Spieth IK 30.42

Spieth IK 32.48

Spieth IK 35.52

Spieth IK 40.56

Spieth IK 45.68

Spieth IK 50.72

Spieth IK 55.80

Spieth IK 60.85

Spieth IK 63.88

Spieth IK 65.90

Spieth IK 70.100

Spieth IK 75.105

Spieth IK 80.110

Spieth IK 85.115

Spieth IK 90.120

Spieth IK 95.125

Spieth IK 100.130

Spieth IK 110.140

Spieth IK 120.150

Spieth IK 125.155

Spieth IK 130.160
