LTN Servotechnik GmbH是位于慕尼黑南部的中型機械工程企業。?LTN根據客戶需求，從事開發，設計和批量生產，為全球機械設備和工程設備提供配件。
旋轉變壓器
旋轉變壓器可將旋轉系統的角位置量，轉換為兩個絕對和唯一的電壓信號。
旋轉變壓器是機電設備的重要組成部分
在許多應用中，旋轉變壓器用于電機的精確控制。 即使在最惡劣的環境條件下（例如在采礦業甚至在國際空間站ISS上），我們的旋轉變壓器也能夠無磨損無故障安全運行。
旋轉變壓器的使用
旋轉變壓器是除光學旋轉編碼器之外，最常用的位移和角度傳感器。它可以將將旋轉系統的角位置量，轉換為兩個絕對和唯一的電壓信號。這樣，角位置量可以唯一和采用絕對值式方式表示。今天的旋轉變壓器解決方案，通常是無刷結構；轉子的信息通過感應線圈傳遞。與旋轉或增量編碼器不同，旋轉變壓器在一圈內提供的是絕對信號，因此通電后不需要校準。
旋轉變壓器多用于控制技術，例如伺服電機驅動器，定位驅動器和集成控制電機的設備。對于這類系統來說，系統的穩健性和可靠性至關重要。我們的無刷旋轉變壓器無磨損運行，即使在最惡劣的環境條件（例如極端溫度）下也是安全可靠的。
此外，我們也可提供模擬信號數字轉換電路。例如，可以將旋轉變壓器模擬信號轉為旋轉編碼器輸出信號。
在下面許多應用中，旋轉變壓器被用于精確控制傳感器。
紡織機械
采礦機械
伺服電機
工業機器人
混合動力驅動或汽車工業
免維護系統
超低溫環境
輻射應用

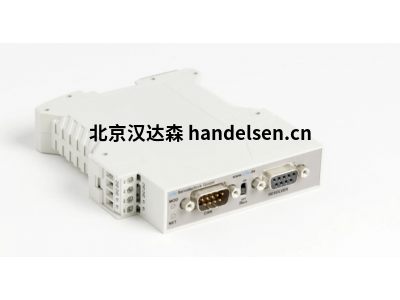

G-RCC
旋變至編碼器轉換器，16位
編碼器輸出/控制I/O
輸出/輸入信號 CANopen兼容總線信號(用于單CANopen節點模式)
波特率設置: 10、20、50、125、250、500、800、1000千比特/秒
節點ID設置： 0 ... 127
每個微動開關或每個LSS都可以預設所有參數。
最大值解決 16位(1x 65536增量步進)每機械旋轉一周，由單速旋轉變壓器作為傳感器
分辨率可以通過CANopen總線在每轉2至65536步增量之間進行軟件調整，以及軟件調零和旋轉方向改變 (CW-CCW)。
準確(性) 4’(0.067)，1 LSB
可重復性 預設分辨率的1 LSB(增量步長)
(例如，在16位= 65536增量:0,33 acrmin。對于單速
最大值角速度 ≤0.5秒-1 對于單速模式
電源
電壓(DC) 10伏直流電...36伏直流電
功率消耗 約2瓦
工作溫度 0攝氏度...85攝氏度(32攝氏度...185華氏度)
LTN-RCC可防止電源電壓反向和所有端子上的過電壓。
旋變規格
輸出參考信號 4伏均方根(值)(Root-Mean-Square)/ ≤ 100 mA / 5 kHz，防止電壓反向
傳動比 0,5 10%
機械數據
房屋 combi con " ME TBUS 22.5 " Phoenix Contact
規模 114.5毫米x 22,5毫米x 99毫米(長x寬x高)
蒙太奇 該模塊設計用于“禮帽式”導軌安裝
(例如TBUS，5路/ 8 A最大acc。DIN導軌/EN50022)
終端接線 電源: 子D，9針(m ),通過前面板或TBUS
CANopen總線: 子D，9針(m ),通過前面板或TBUS
解析器: 子D，9針通過前面板
