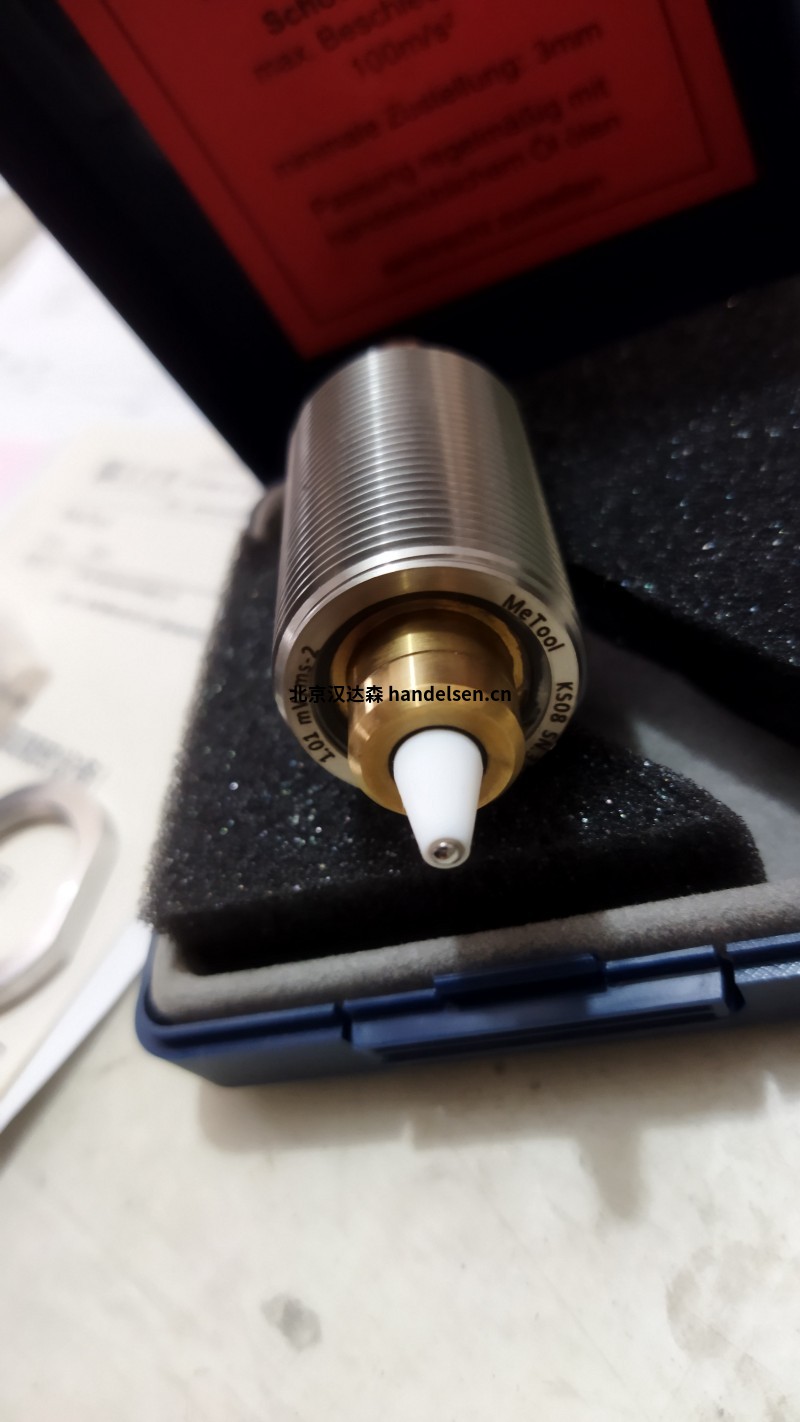

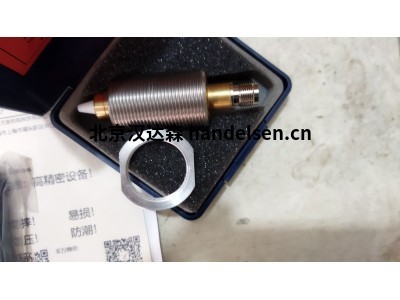

MeTool噪聲傳感器 AN-SEN-KS03-A10用于齒輪箱噪聲分析

一、高可靠性設計與工業級防護

陶瓷電氣隔離技術采用陶瓷材料實現高達 3KV 的電氣隔離，可有效抵御電動汽車高壓系統等復雜環境中的電磁干擾，確保信號傳輸?shù)姆€(wěn)定性。這一特性使其在新能源汽車、工業電機等高電壓場景中表現優異。

IP67 級防塵防水傳感器本體與電纜饋線均經過密封處理，能在灰塵、油污和潮濕環境中穩定工作，適用于車間生產線、實驗室等多樣化場景。例如，在齒輪箱測試臺中，即使長期暴露于潤滑油飛濺的環境，仍能保持測量精度。

抗沖擊與振動結構堅固的金屬外殼和抗震底座設計，可承受機械振動和意外沖擊，確保在高動態測試條件下的可靠性。例如，在發動機臺架測試中，能抵御設備運行時產生的劇烈振動。

二、寬頻帶高精度測量

頻率響應范圍支持20 Hz 至 10 kHz的寬頻帶測量，覆蓋了機械噪聲的主要頻率成分（如齒輪嚙合噪聲、軸承摩擦噪聲），可精確捕捉設備運行中的異常聲波特征。

高靈敏度與動態范圍靈敏度范圍為2.45 m/s² 對應 127.7 dB至15.85 m/s² 對應 144 dB，動態范圍達 16.3 dB，可同時檢測微弱背景噪聲和高強度沖擊聲。例如，在變速箱測試中，既能識別齒輪磨損產生的高頻異響，也能監測低速運轉時的基礎噪聲。

校準與精度保障標配CAL 31 手動校準器，支持內置狀態下的快速校準，校準誤差≤±1%，重復性優于 0.5 dB。用戶可通過簡單操作確保傳感器長期使用的準確性，減少維護成本。

三、靈活的信號輸出與接口設計

模擬信號輸出提供4-20 mA 電流信號或0-10 V 電壓信號（需根據型號確認），兼容 PLC、數據采集卡等工業控制系統，便于集成到自動化測試平臺。例如，在汽車生產線中，可直接將噪聲數據傳輸至中央控制系統進行實時分析。

BNC 快速連接接口采用標準化 BNC 接口，支持快速插拔和長距離信號傳輸（最長 15 米），適用于多傳感器陣列部署。例如，在航空發動機葉片噪聲測試中，可通過多臺傳感器同步采集數據，構建聲場分布圖。

四、智能化功能與擴展性

階次分析與故障診斷配合專用軟件（如 MeTool 聲學分析套件），可進行階次分析（Order Analysis），將噪聲信號分解為與轉速相關的諧波成分，精準定位故障源（如齒輪斷齒、軸承損傷）。例如，在風力發電機齒輪箱監測中，通過階次分析可提前預警潛在故障。
